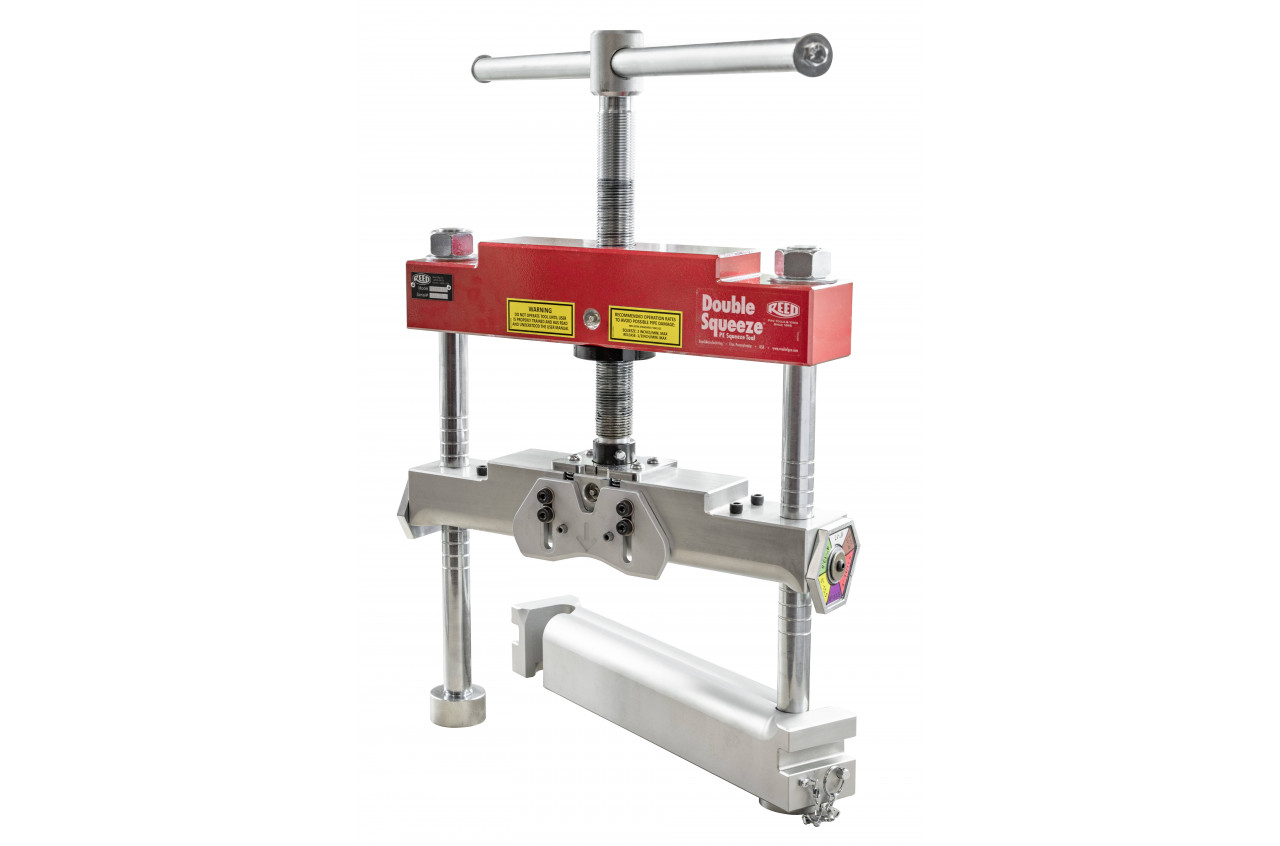

Herramientas de compresión Double Squeeze™ PE - manual
Características
- El diseño optimizado de doble barra gestiona mejor el control de flujo.
- El área de colocación manual mecanizada en la barra inferior permite un levantamiento fácil.
- Los dispositivos de parada positiva evitan daños causados por sujeción excesiva.
- Fáciles de usar en línea debido a la barra oscilante y ausencia de piezas sueltas.
- Componentes de aluminio reducen el peso de la herramienta para facilitar su manipulación.
- El accionamiento por tornillo en los modelos PES4DB y superiores ha sido mejorado para reducir el esfuerzo del operador.
Especificações
| Nº de cat. | Código do item | Capacidade | Tubo/Topes SDR | Altura | Peso | |||
|---|---|---|---|---|---|---|---|---|
| Polegada-nom. | D.E. real | pulg. | mm | lb | kg | |||
| PES2IPSDB | 04332 | 1/2 - 2 | 0.84" - 2.38" | 98079 | 12 | 305 | 11.2 | 5.1 |
| PES2CTSDB | 04333 | 1/2 - 2 | 0.63" - 2.13" | 98078 | 12 | 305 | 11.2 | 5.1 |
| PES2DBM | 04334 | - | 20 - 63 mm | 98124 | 12 | 305 | 11.2 | 5.1 |
| PES4DB | 04336 | 2 - 4 | 2.38" - 4.50" | 98094 | 20 | 508 | 35.5 | 16.1 |
| PES4DBM | 04337 | - | 75 - 100 mm | 98121 | 20 | 508 | 35.5 | 16.1 |
| PES6DB[1] | 04338 | 3 - 6 | 3.5" - 6.63" | 98286[2] | 32.75 | 832 | 75 | 34 |
| PES6DBM[1] | 04339 | - | 63 - 200 mm | 98288 & 98289 par de cada tipo | 32.75 | 832 | 75 | 34 |
| PES8DB[3] | 04340 | 3 - 8 | 3.5" - 8.63" | |||||
| PES8DBM[3] | 04341 | 63 - 200 mm | 98288 & 98289 par de cada tipo | |||||
NOVO!
Additional stops available.
Próximamente
Descrição

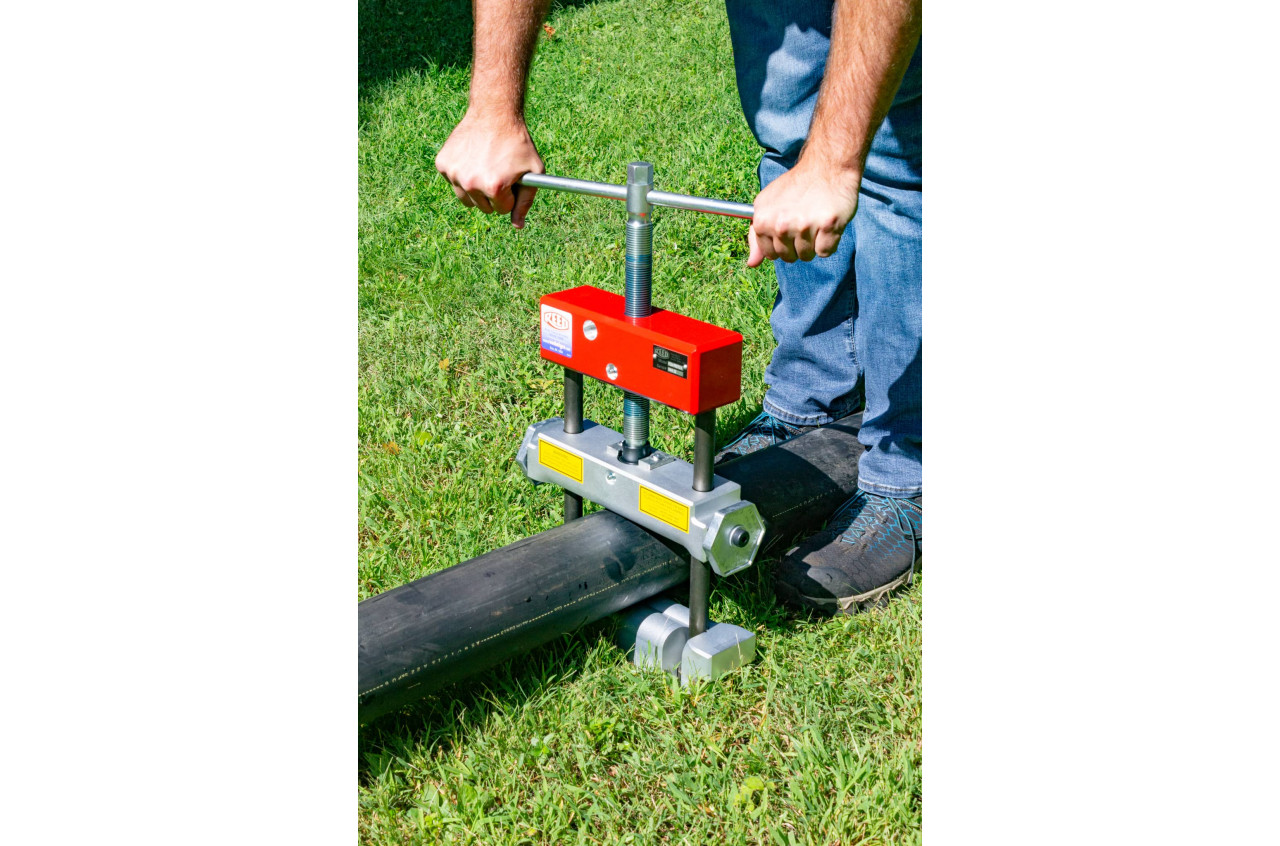

Las herramientas de compresión de PE de doble barra proporcionan dos puntos de pellizco para aumentar la confianza en la compresión y optimizar el control del flujo. REED ofrece herramientas mejor diseñadas para detener el flujo en tuberías de PE de ½” hasta 8”. La perspectiva de los usuarios produjo características como ranuras de agarre para levantar, menor peso y una compresión controlada y de bajo esfuerzo. Las manijas deslizantes de estas herramientas de compresión manual facilitan el trabajo en espacios reducidos y aumentan el la capacidad de palanca para apretar. El tornillo de avance de rosca fina permite una compresión constante y suave. Los engrasadores en puntos de fricción facilitan el funcionamiento y prolongan la vida útil de la herramienta. Las barras de aluminio están anodizadas o pintadas para protegerlas de los elementos. Todas las herramientas de compresión PE utilizan topes positivos para prevenir daños causados por una compresión excesiva. Múltiples configuraciones de tamaño/SDR en un par de topes proporcionan protección conveniente contra la compresión excesiva de tamaños de tuberías estándar. Además, los topes codificados por colores (estándar en los modelos PES6DB y opcionales en los modelos PES4DB) facilitan la alineación visual al permitir al operador hacer coincidir ajuste y color.
Las herramientas de compresión de REED para todos los tamaños de tubería nominales de EE.UU. siguen los siguientes estándares: ASTM F1734, ASTM F1041, ASTM F1563. Para todos las medidas de tuberías expresadas en unidades métricas, en cumplimiento de las normas ISO 4437.
NOTA: REED recomienda el uso de un dispositivo de conexión a tierra contra energía estática PEGR7 (#04621) al usar herramientas de compresión de PE. Utilice un dispositivo de conexión a tierra como medida de precaución contra la acumulación de energía estática. Disipa la carga estática y minimizar la posibilidad de ignición.
El nuevo diseño elimina los puntos de dolor del operador debido a su peso reducido y construcción duradera, además de las áreas de colocación de manos especialmente diseñadas para levantar objetos. Para reducir la incomodidad del usuario, las velocidades de compresión y liberación de ASTM también se adhieren al cuerpo de la herramienta, eliminando la necesidad de encontrar el manual.
