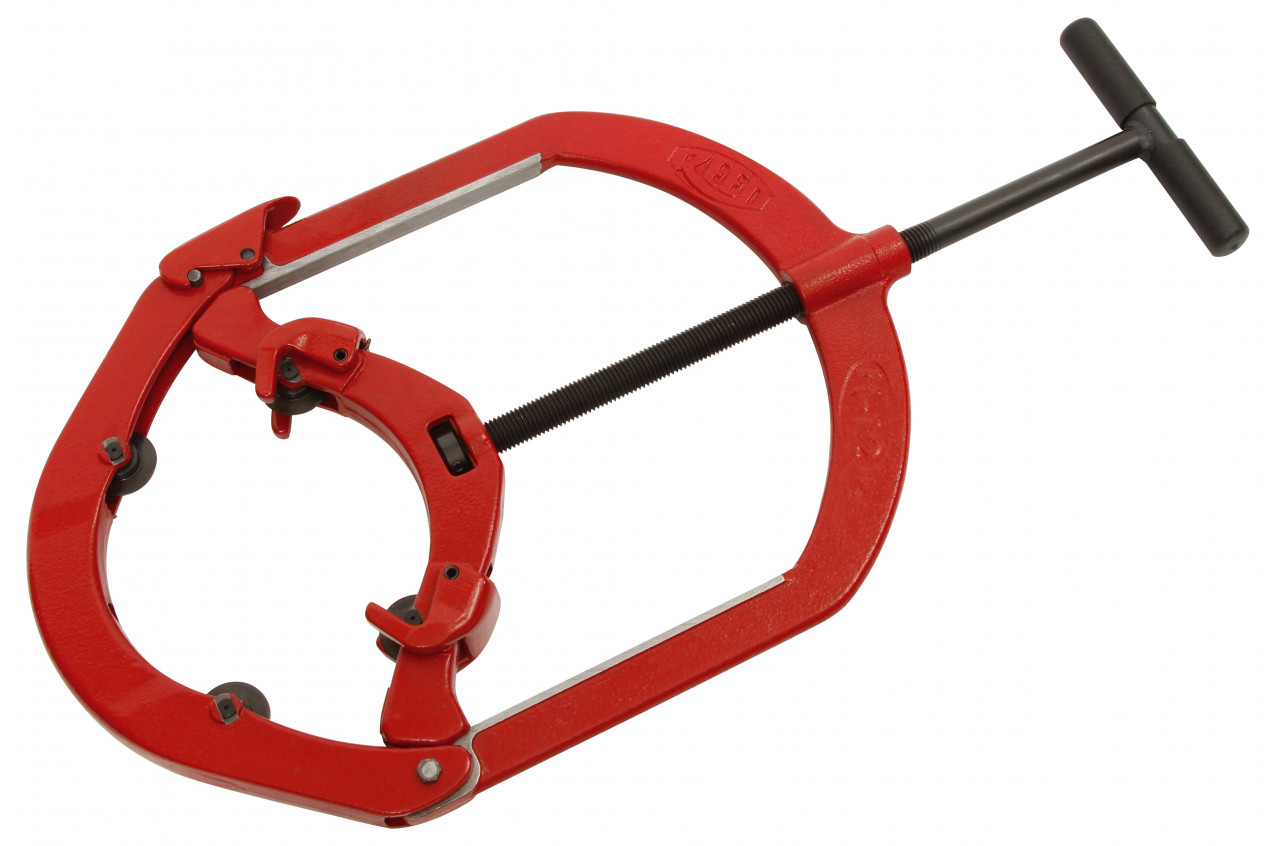

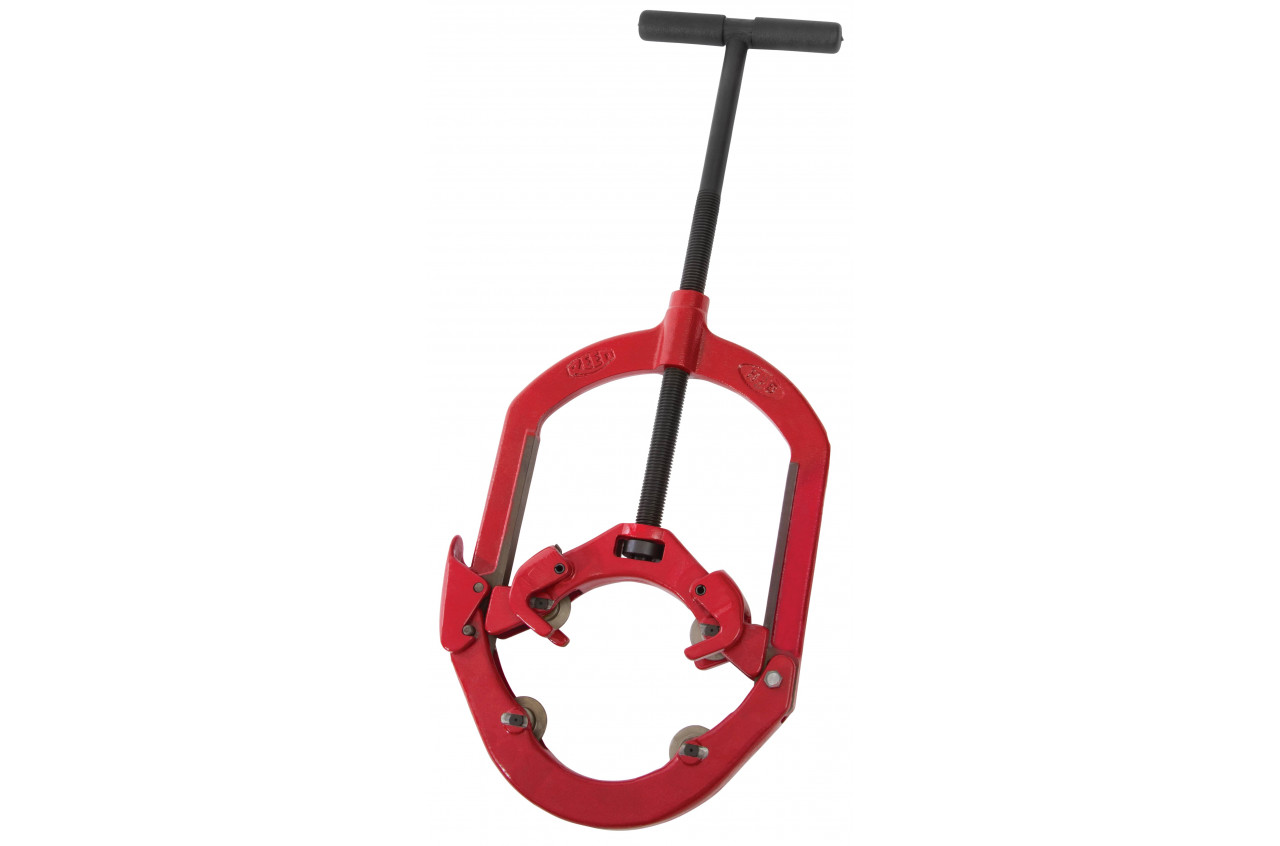

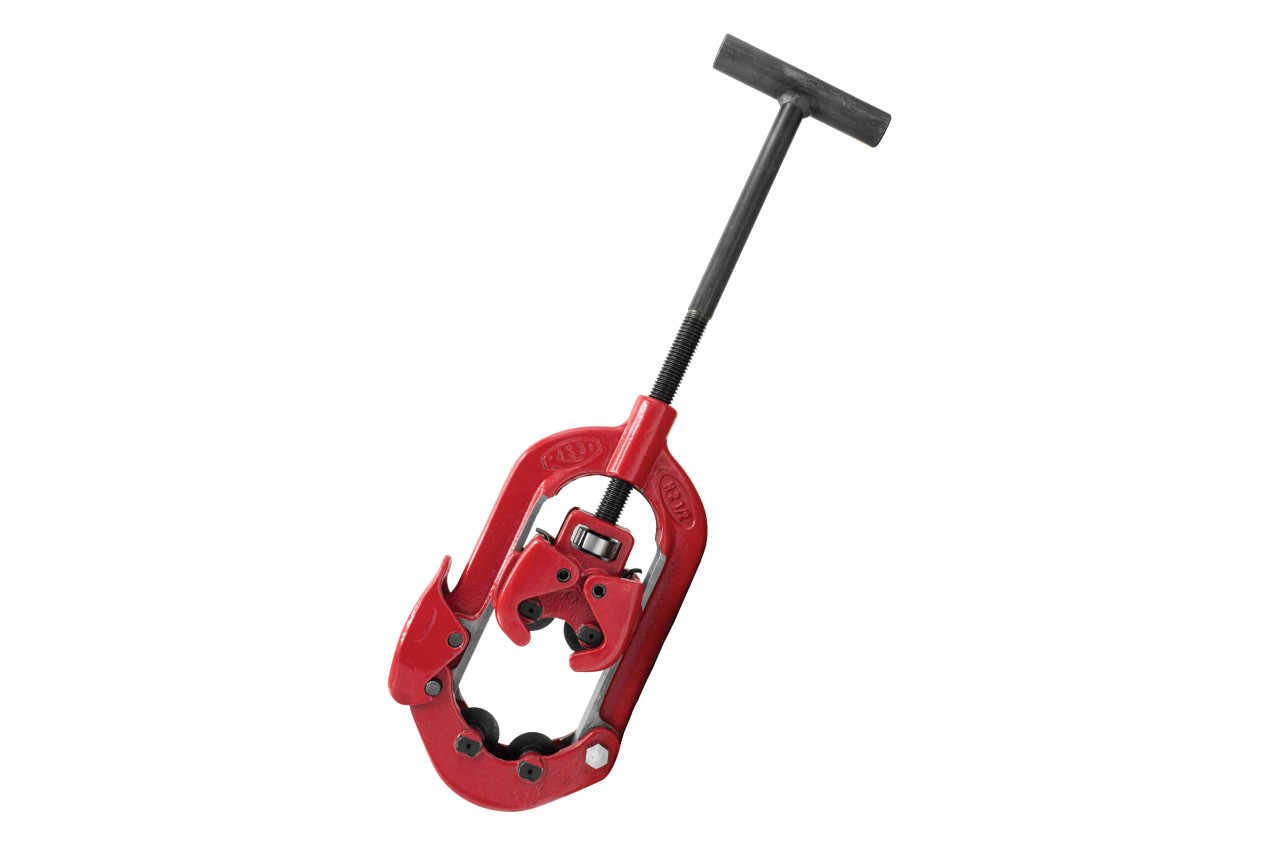

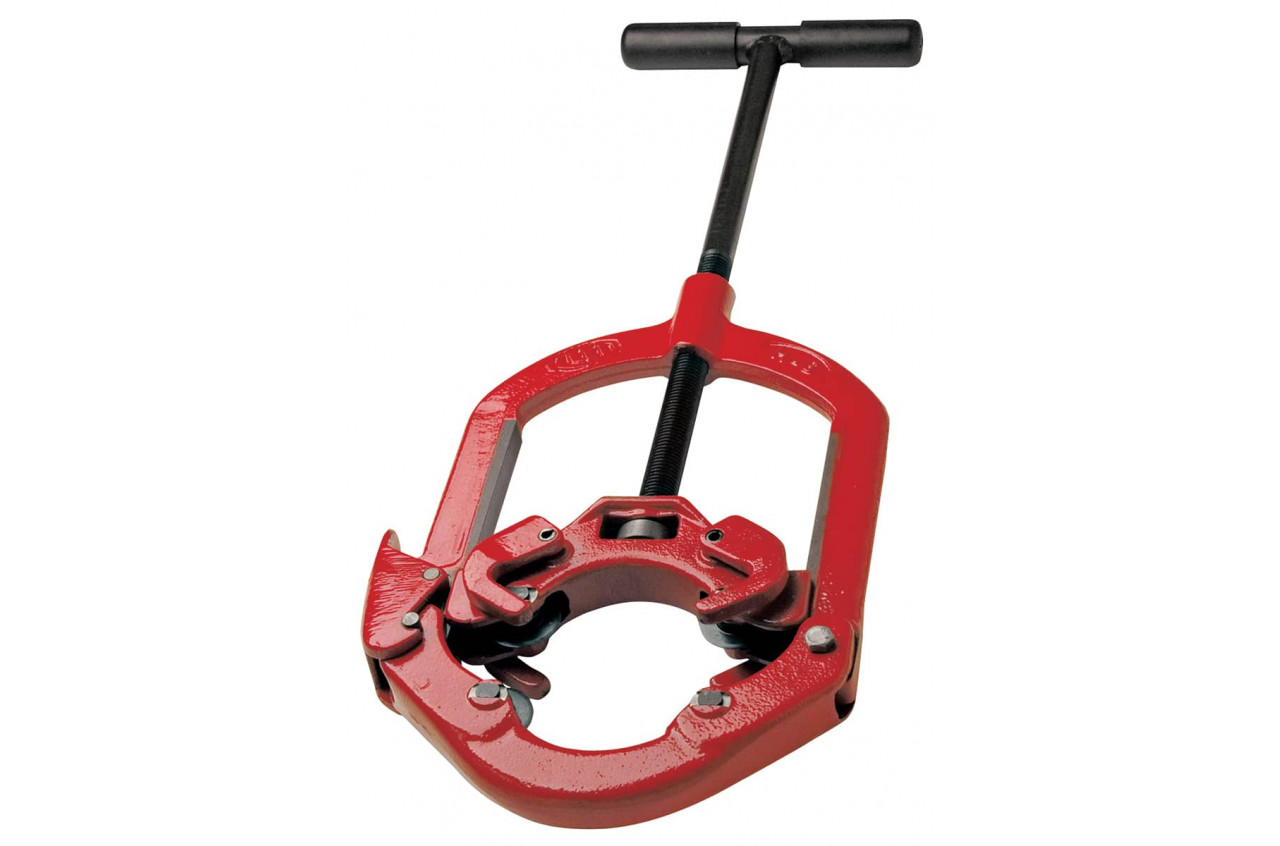

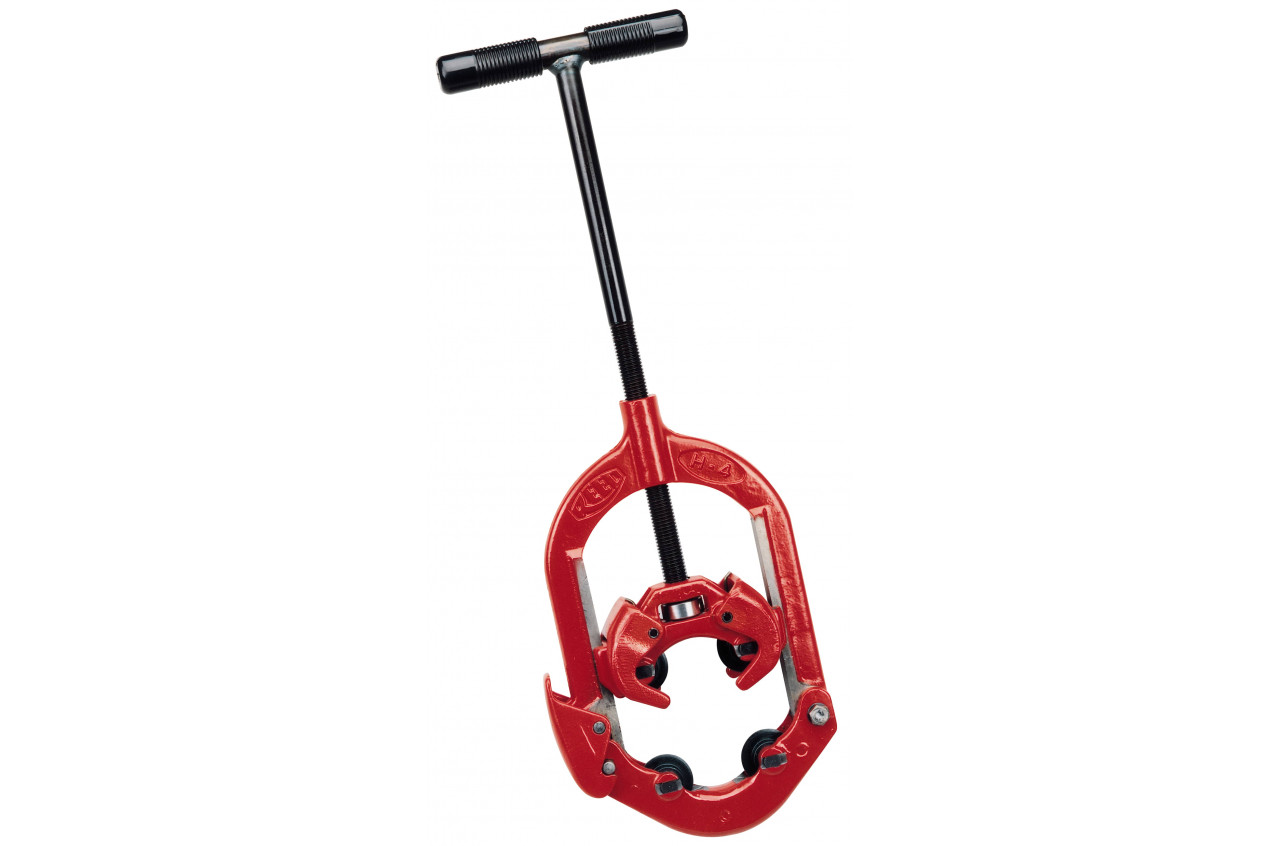

Hinged Cutters™ – 铰接式切管机

H21-2S
Hinged Cutters™ – 铰接式切管机

特性

  • 力得公司的发明,管子周围只需四寸操作空间。

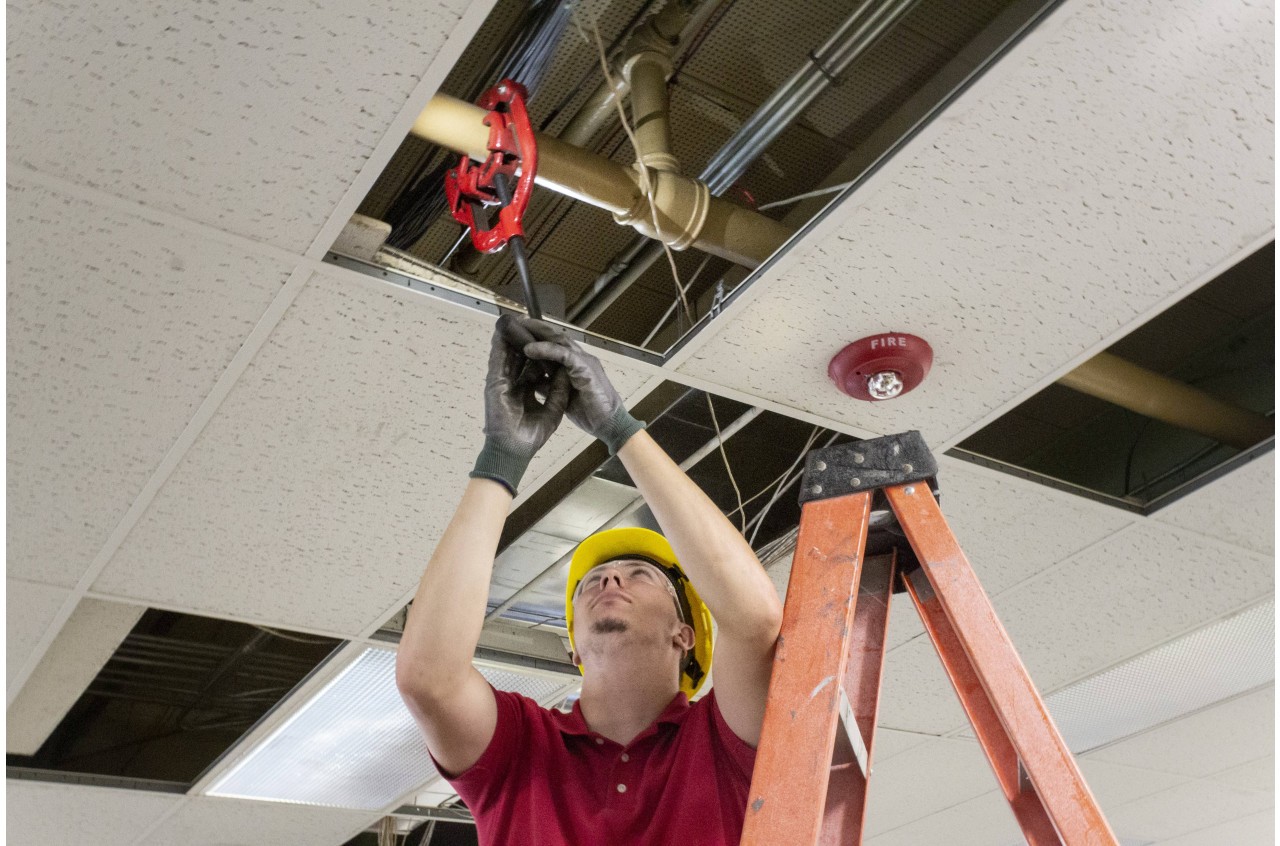

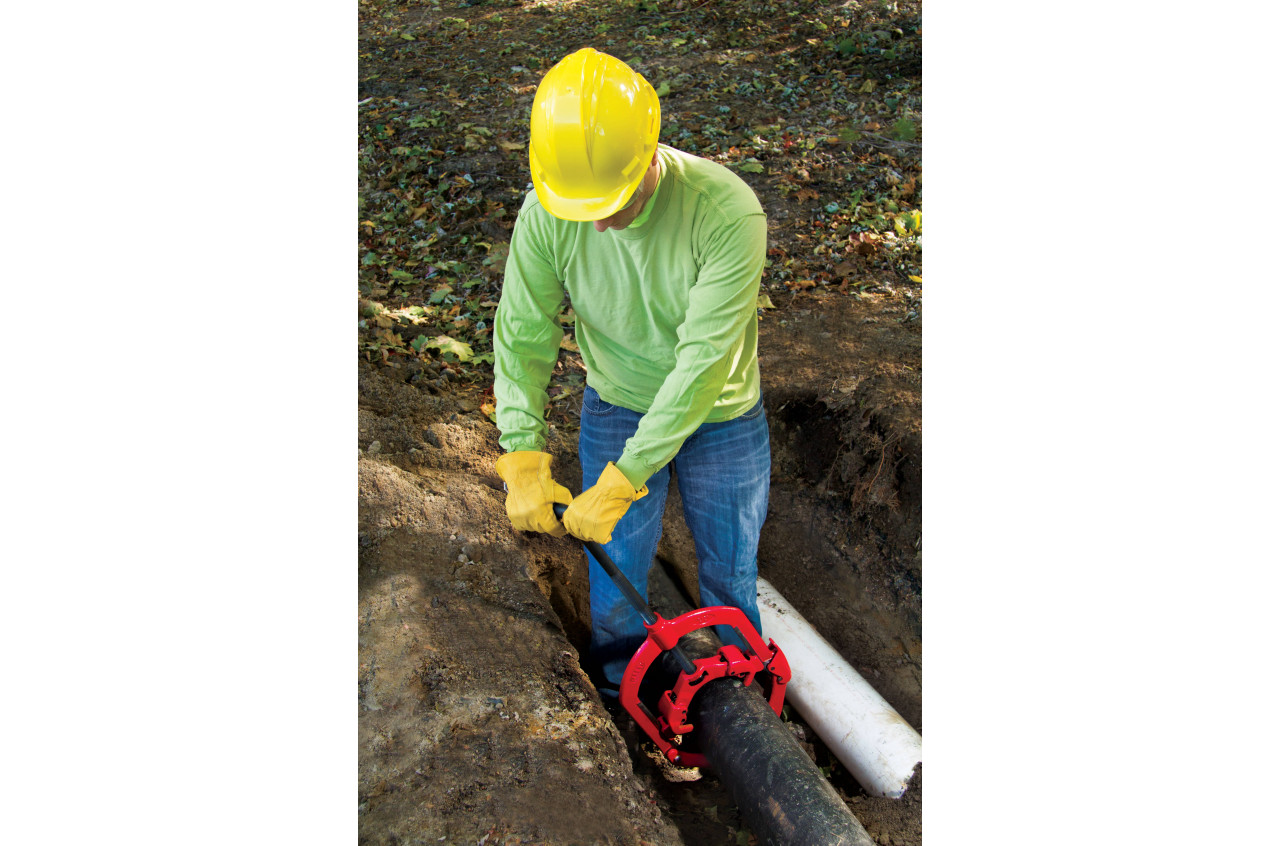

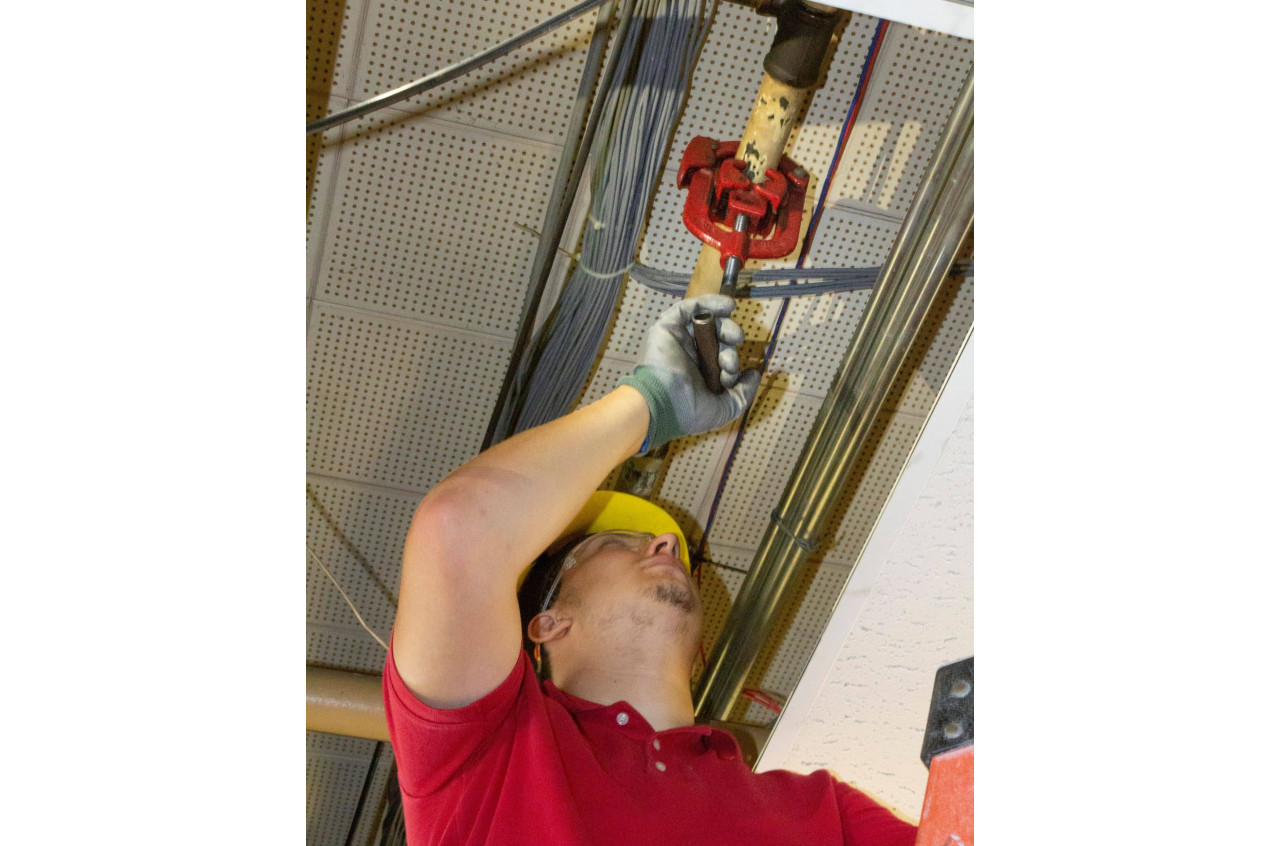

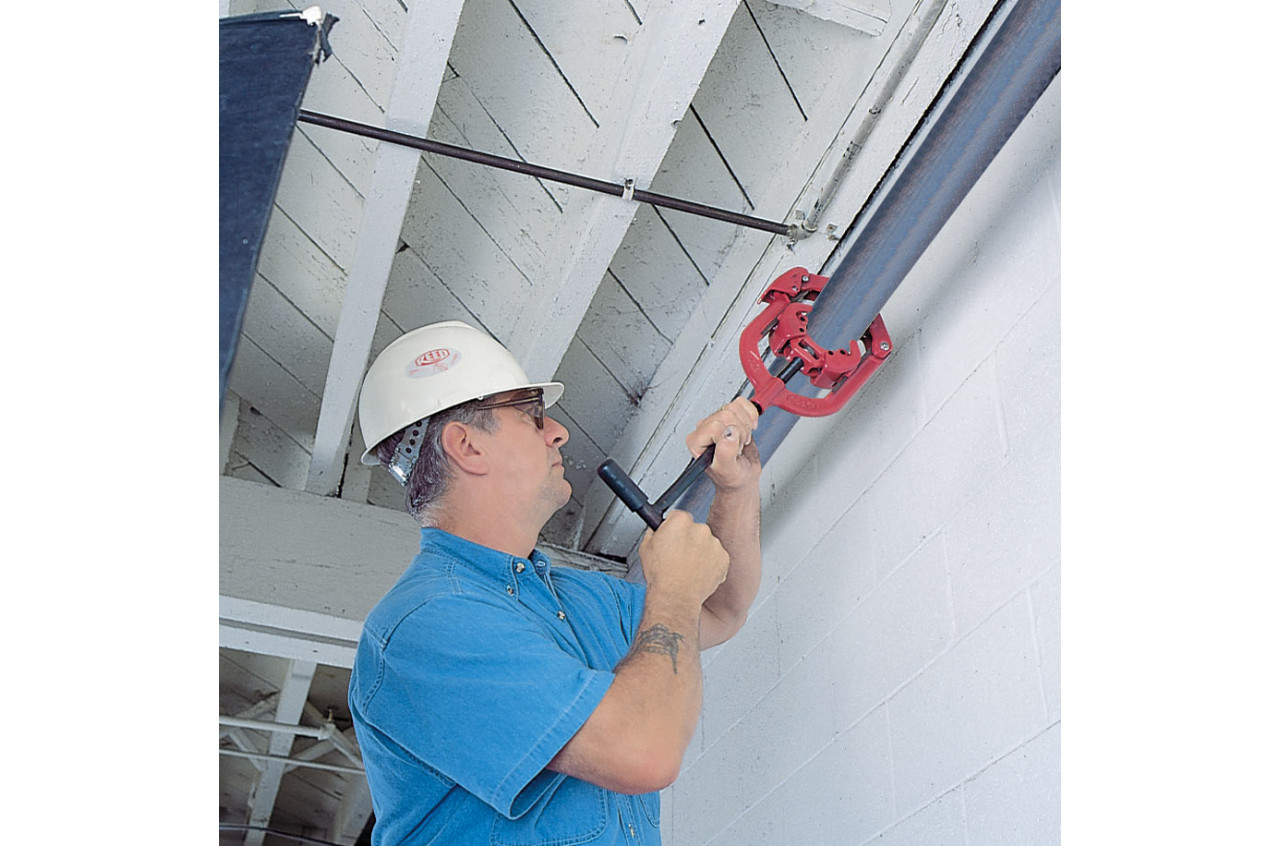

  • 适用于各种环境- 沟中,水下,头顶和管排之间。
  • 有90到110度空间即可切开管子。
  • 装弹簧的引导装置能够确保每次切割都做到平直干净。

规格

品名订货号管径切割轮应用[1]长度重量
公称尺寸实际外直径毫米英寸毫米千克
H21/2S[2]031101 - 2 1/232 - 76HS21/2Steel/Stainless Steel Sch. 40174197.23.3
H21/2I[2]031121 - 2 1/232 - 762RBCICast Iron, Ductile Iron174197.23.3
H21/2X[2]031141 - 2 1/232 - 76HX21/2Steel/Stainless Steel Sch. 40 & 80174197.23.3
H4S031202 - 460 - 125HS4Steel/Stainless Steel Sch. 402255912.85.8
H4I031222 - 460 - 125HI4Cast/Ductile Iron2255912.85.8
H4X031242 - 460 - 125HX4Steel/Stainless Steel Sch. 40 & 802255912.85.8
H6S[3]031304 - 6114 - 182HS6Copper
Sch. 80 Stainless/Sch. 80 Steel 4"
Sch. 80 Stainless/Extra Heavy Steel 4 1/2"
Sch. 80 Stainless/Sch. 80 Steel 5"
Sch. 40 Stainless/Sch. 40 Steel 6"
2871119.48.8
H6I031324 - 6114 - 182HI6Cast Iron, Ductile Iron2871119.48.8
H6X031344 - 6114 - 182HX6Sch. 80 Stainless/Sch.120 Steel 4"
Sch. 80 Stainless/Extra Heavy Steel 4 1/2"
Sch. 80 Stainless/Sch. 80 Steel 5"
Sch. 80 Stainless/Sch. 80 Steel 6"
2871119.48.8
H8S031406 - 8168 - 240HS8-12Copper
Sch. 80 Stainless/Sch. 80 Steel 6"
Sch. 40 Stainless/Std. Steel 7"
Sch. 40 Stainless/Sch. 60 Steel 8"
3281324.411.1
H8I031426 - 8168 - 240HI6Cast/Ductile Iron3281324.411.1
H8X031446 - 8168 - 240HX8Steel/Stainless Steel Sch. 40 & 80
Sch. 80 Stainless/Sch.120 6"
Sch. 80 Stainless/Extra Heavy Steel 7"
Sch. 80 Stainless/Sch. 80 Steel 8"
3281324.411.1
H8XX031466 - 8168 - 240HXX8Sch. 80 Stainless/Sch. 120 Steel 6"
Sch. 80 Stainless/Extra Heavy Steel 7"
Sch. 80 Stainless/Sch. 100 Steel 8"
3281324.411.1
H12S031508 - 12219 - 356HS8-12Sch. 40 Stainless/Sch. 60 Steel 8"
Sch. 40 Stainless/Std. Steel 9"
Sch. 40 Stainless/Sch. 40 Steel 10"
Sch. 40 Stainless/Std. Steel 11"
Sch. 40 Stainless/Sch. 40 Steel 12"
3486434.915.9
H12I031528 - 12219 - 356HI6Cast/Ductile Iron3486434.915.9
H12X031548 - 12219 - 356HX8Sch. 80 Stainless/Sch. 80 Steel 8"
Sch. 80 Stainless/Extra Heavy Steel 9"
Sch. 80 Stainless/Extra Heavy Steel 10"
Sch. 80 Stainless/Extra Heavy Steel 11"
Sch. 80 Stainless/Extra Heavy Steel 12"
3486434.915.9
H12XX031568 - 12219 - 356HXX8Sch. 80 Stainless/Sch. 100 Steel 8"
Sch. 80 Stainless/Extra Heavy Steel 9"
Sch. 80 Stainless/Sch. 80 Steel 10"
Sch. 80 Stainless/Extra Heavy Steel 11"
Sch. 80 Stainless/Extra Heavy Steel 12"
3486434.915.9
[1]

包括列出的管子表号,还包括相同管型的所有较低表号。

[2]

独家提供型号

[3]

H6S (带HS6刀片)可用来切4至6寸K 和 L 型铜管。H8S (带HS8-12刀片)可用来切6至8寸K 和 L 型铜管。

注明:字母S代表切管机配带适合切钢的刀片;字母 I代表切管机配带适合切铸铁和球墨铸铁的刀片;字母X代表切管机配带适合切80号钢的刀片;字母XX代表切管机配带适合切100号钢的刀片。以上各种刀片 在同一型号的切管机上可互换。力得刀片是配合力得铰接式切管机的最佳选择。力得刀片采用高级耐冲击工具钢,由计算机数控机床统一加工,并经过精确热处理。 因此,力得刀片薄、锋利但结实耐用。其它特点:

  • 尤其在切割不锈钢和球墨铸铁管时,省力而快捷
  • 寿命远远超过其它刀片
  • 刀片的锋利可以使手柄设计得更短,因此节省操作空间
  • 物有所值

更多信息

铰接式切管机是力得专利发明!它轻便、切割笔直、需操作空间小,使用起来轻松快捷。这种切管机的适用环境广泛 – 沟槽中、水下、易燃易爆环境(冷切割)、禁止噪音区、头顶上方以及管排之间。

铰 接式切管机采用四个刀片同时切割,因此,切割是只需来回拉动手柄90度到110度即可。切管机适合切碳钢、不锈钢、铸铁和球墨铸铁管。管子周围只需4英寸 (即125毫米)的操作空间。坚实的导向架确保刀片笔直切割。切管机采用360度全封闭式设计,力量集中,使切割更省力。铰接式切管机为无火花、冷切割工 具。它是目前国际市场上唯一能够做到100%笔直切割的铰接式切管机。同时也是唯一适合球墨铸铁以及100号超厚碳钢和不锈钢管的铰接式切管机。本工具为 力得发明。
Video Training

铰接式切管机是力得公司的发明!它们更轻便、切割更笔直,而且需要的操作空间更小。切割起来十分快捷而省力。适合各种工作环境 – 沟中、水下、易燃易爆区(本工具为冷切割)、禁止噪音区、头顶上方以及管与管之间等。

配件和常用备件

H6WP

Common Parts

文件

Get Adobe Reader
70 Hinged Cutter_thumbnail.png 50071-Hinged-Cutter-ENG-ES-GER-FR-CHN-thumbnail.png Hinged-Cutters-flyer-thumbnail.png
备件图
操作手册
单页宣传资料

视频

全集的 Reed 培训视频 可参见 “资源” 菜单。

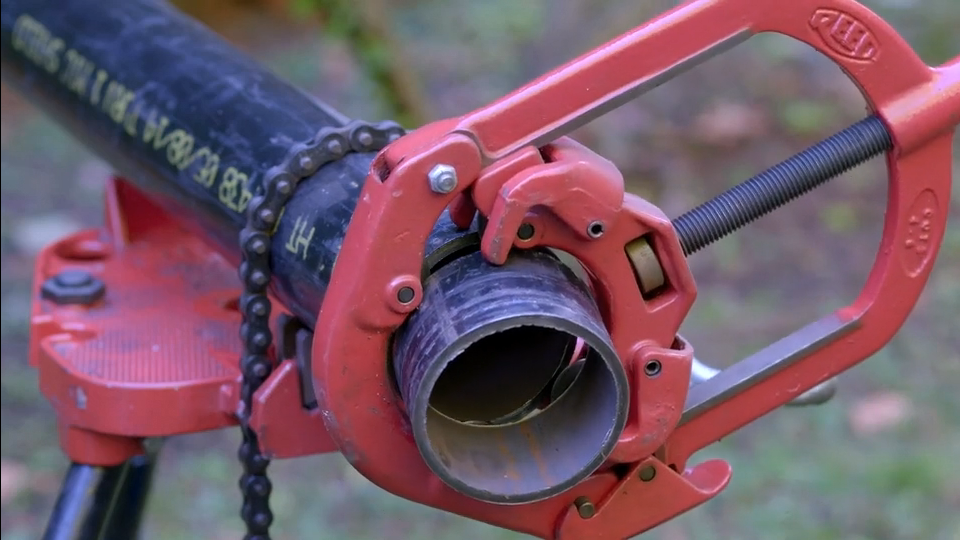

铰接式切管机 - Hinged Pipe Cutters™

铰接式切管机的刀片更换
