Роторные труборезы

RC24
Роторные труборезы

Свойства

  • Сразу после завершения разрезания оператором, происходит обламывание трубы под прямым углом.
  • Превосходно подходят для холодного разрезания.

Характеристики

Номер в каталогеКод товараПропускная способность трубыРежущий дискПрименение[1]ДлинаМасса
Сталь, дюймов - ном.Чугун и ковкое железо, дюймов - ном.Фактический внешний диаметр в ммдюймыммфунтовкг
RC20S0324020 - 22-476 - 572RCS8-36Sch. 80 Stainless/Sch. 40 Steel 20"10626808940.5
RC20I03242-18 - 20476 - 572RCI8-30Cast/Ductile Iron10626808940.5
RC24S0325024 - 26-584 - 660RCS8-36Sch. 80 Stainless/Sch. 30 Steel 24"
Sch. 80 Stainless/ Sch. 30 Steel 26"
111280710748.6
RC24I03252-22 - 24584 - 660RCI8-30Cast/Ductile Iron111280710748.6
RC30S[2]0326028 - 34-698 - 864RCS8-36Sch. 40 Stainless/Sch. 30 Steel 28"
Sch. 80 Stainless/ Sch. 30 Steel 30"
Sch. 80 Stainless/ Sch. 30 Steel 32"
Sch. 40 Stainless/Sch. 30 Steel 34"
962438283128.6
RC30I[2]03262-30698 - 864RCI8-30Cast/Ductile Iron962438283128.6
RC36I[2][3][4]03263-30813 - 915RCI8-30Cast/Ductile Iron962438295134.1
RC36S[2][5]0326432 - 36-813 - 915RCS8-36Sch. 80 Stainless/ Sch. 30 Steel 32"
Sch. 40 Stainless/Sch. 30 Steel 34"
Sch. 80 Stainless/ Sch. 30 Steel 36"
962438295134.1
RC42S0326540 - 42-1016 - 1067RCS8-36Sch. 80 Stainless/Extra Heavy Steel 42"1082743325147.7
RC20X[6]0327020 - 22-476 - 572RCXSch. 80 Stainless/ Sch. 40 steel 20"10626808940.5
RC24X[6]0327124 - 26-584 - 660RCXSch. 80 Stainless/ Sch. 40 Steel 24"
Sch. 80 Stainless/ Sch. 20 Steel/ Extra Heavy Steel 26"
111280710748.6
RC30X[6]0327228 - 34-698 - 864RCXSch. 40 Stainless/ Sch. 30 Steel 28"
Sch. 80 Stainless/ Sch. 30 Steel 30"
Sch. 80 Stainless/ Sch. 40 Steel 32"
Sch. 40 Stainless/ Sch. 40 Steel 34"
962438283128.6
RC36X[6]0327332 - 36-813 - 915RCXSch. 80 Stainless/ Sch. 40 Steel 32"
Sch. 40 Stainless/ Sch. 40 Steel 34"
Sch. 80 Stainless/ Sch. 40 Steel 36"
962438295134.1
RC42X[6]0327440 - 42-1016 - 1067RCXSch. 80 Stainless/ Extra Heavy Steel 42"1082743325147.7
[1]

Включает указанный типоразмер труб и все трубы аналогичного типа с меньшей толщиной стенки.

[2]

Доступны комплекты для модернизации.

[3]

При смене отрезных роликов на RCS8-36, труборез RC36I способен резать стальную трубу диаметрами 32-36".

[4]

Труборез RC36I рассчитан на обрезание трубы из ковкого/литого чугуна до 30" в диаметре. Он не расширяется до 36".

[5]

При смене отрезных роликов на RCI8-30, труборез RC36S способен резать трубы из ковкого/литого чугуна диаметром 30".

[6]

НОВИНКА!



Примечание:
S = Включает отрезные ролики для стали
I = Для литого и ковкого чугуна.
X= Модели оборудованы отрезными роликами RCX и специальным комплектом из восьми роликов RC8-30XR. Это позволяет моделям «Х» резать более толстостенные трубы из стали и нержавеющей стали, поскольку ролики оснащены лезвием высотой 800" (20,3 мм).
Все модели труборезов имеют взаимозаменяемые отрезные ролики. С этими труборезами рекомендуется использовать только отрезными ролики компании Reed. Отрезные ролики Reed изготовлены из высокопрочной инструментальной стали на компьютерном высокотехнологичном оборудовании (ЧПУ) и затем проходят строго выдержанную тепловую обработку. Это позволяет им оставаться прочными при более тонком лезвии. Они:

  • режут быстрее и легче, в особенности, трубы из нержавеющей и ковкой стали;
  • более долговечны;
  • позволяют использовать более короткую рукоятку трубореза в ограниченном пространстве;
  • предлагают наилучшее соотношение цены и качества.



Информация

Труборезы Rotary™ могут разрезать трубы больших диаметров, большинство труб из нержавеющей стали, ковкого чугуна и литого железа в условиях небольшого пространства. Низкопрофильная конструкция труборезов LCRC позволяет сократить требование по свободному пространству вокруг труб диаметром вместо 16” всего до 4”; всего до 8”для моделей RC20 и RC24; и всего до 11,8” для труборезов RC30 и RC36, предназначенных для труб большого диаметра. Каждый труборез снабжен легкосъемной рукояткой, которая используется для вращения трубореза вокруг трубы в одном направлении. Эта же рукоятка одновременно используется для поджимания режущих роликов при каждом полуобороте. Роторные труборезы являются наилучшими ручными труборезами для труб из ковкого чугуна. Длинная ручка дает хороший рычаг, и труборез делает ровный срез, прежде чем отрезной ролик проходит половину трубы. Труборезы имеют прочные корпуса. Вo всех моделях труборезов используются взаимозаменяемые отрезные ролики: RCS8-36 для стали и RCI8-30 для ковкого и литого чугуна. Ролики RCX могут резать стальные трубы с толщиной стенки до 25/32”.

Exclusive Tool Truck Freight Required Video Training
Why Reed

Труборезы Rotary™ являются патентованным изобретением компании Reed! Роторные труборезы Reed Rotary™ обеспечивают безопасное и оперативное отрезание труб при минимальных эксплуатационных расходах. Обеспечивают ровный срез и могут использоваться где угодно – в котлованах, под водой, во взрывоопасной атмосфере (холодная отрезка), в местах, где запрещен шум, в трубных эстакадах и т. д. Труборезы Reed Rotary™ прослужат десятки лет.

ДОКУМЕНТЫ

Get Adobe Reader
47 ROTARY RC20-RC24_thumbnail.png 85 ROTARY RC30 RC36 RC42_thumbnail.png 50076-Rotary-Cutters-3-13-thumbnail.png RC42-Rotary-Cutter-thumbnail.png Rotary-Cutter-3-09-thumbnail.png
Части
Руководство

Видео

Полную коллекцию обучающего видео компании Reed можно найти в меню "Ресурсы".

Труборезы Rotary™ и Low Clearance Rotary™

RC30/RC36/RC42 Rotary™ Cutter - Assembly & Use

Фото

RC36S

RC36S

RC36S

RC36S

RC30 tightening nuts

RC30 tightening nuts

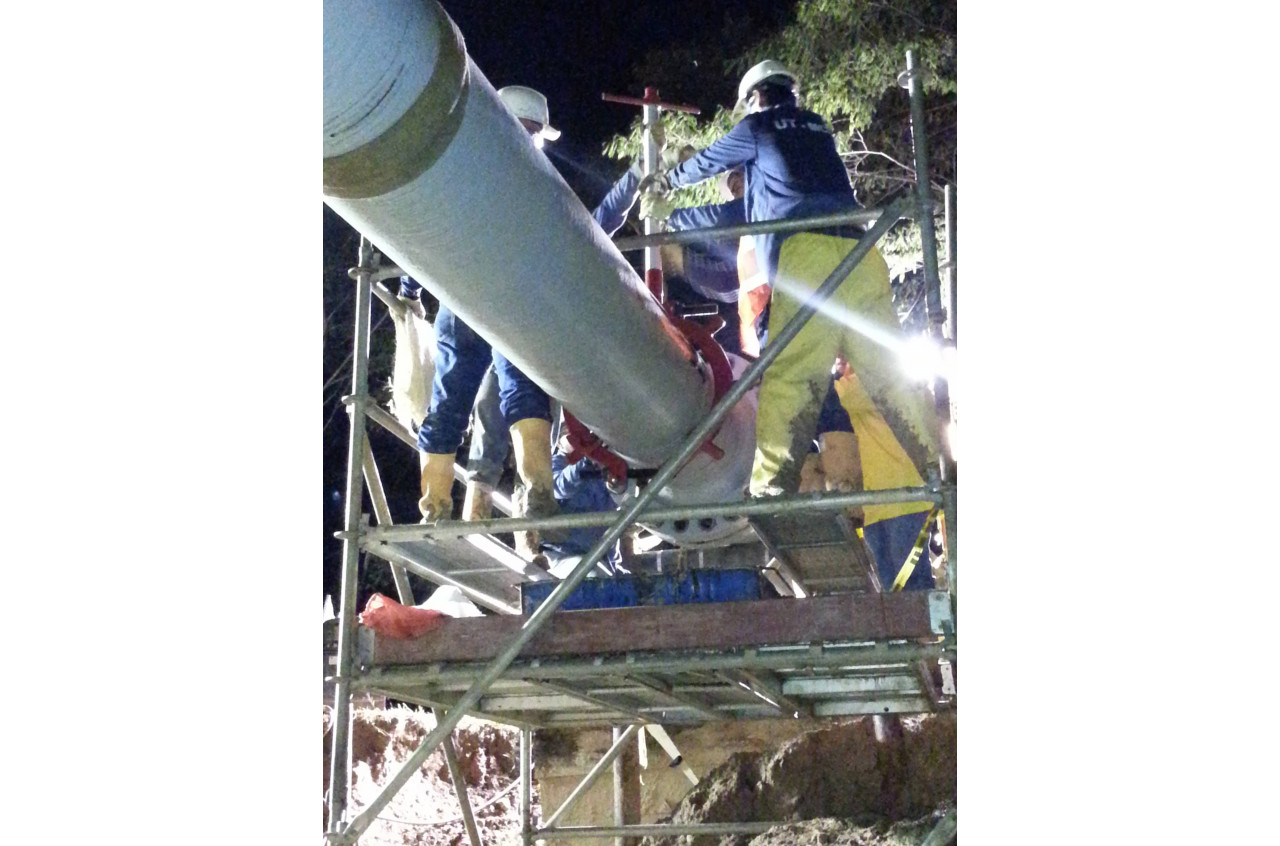

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia

RC42 in use – Colombia
