土壌パイプカッター

SC59-6
土壌パイプカッター

特徴

  • 雑排水向け用途に最適です。
  • ソイル・パイプカッターはチェーンの圧力をかけて、パイプを切断します。
  • Reedはイノベーションにより、オリジナル製品の改善に努めてきました。
  • SC49の固定ネジにより、正確なアラインメントを実現します。

仕様

型番アイテム・コードタイプパイプ容量 [1]長さ重量
インチ(公称)実際のO.D. mmインチmmポンドキログラム
SC49-6[2]08049ラチェット1 1/2 - 61602666017.68.0
SC49-8[2]08050ラチェット1 1/2 - 82122666019.48.8
SC49-10[2]08051ラチェット1 1/2 - 102682666021.29.6
SC49-12[2]08052ラチェット1 1/2 - 123172666023.010.5
SC49-15[2]08053ラチェット1 1/2 - 154032666024.811.3

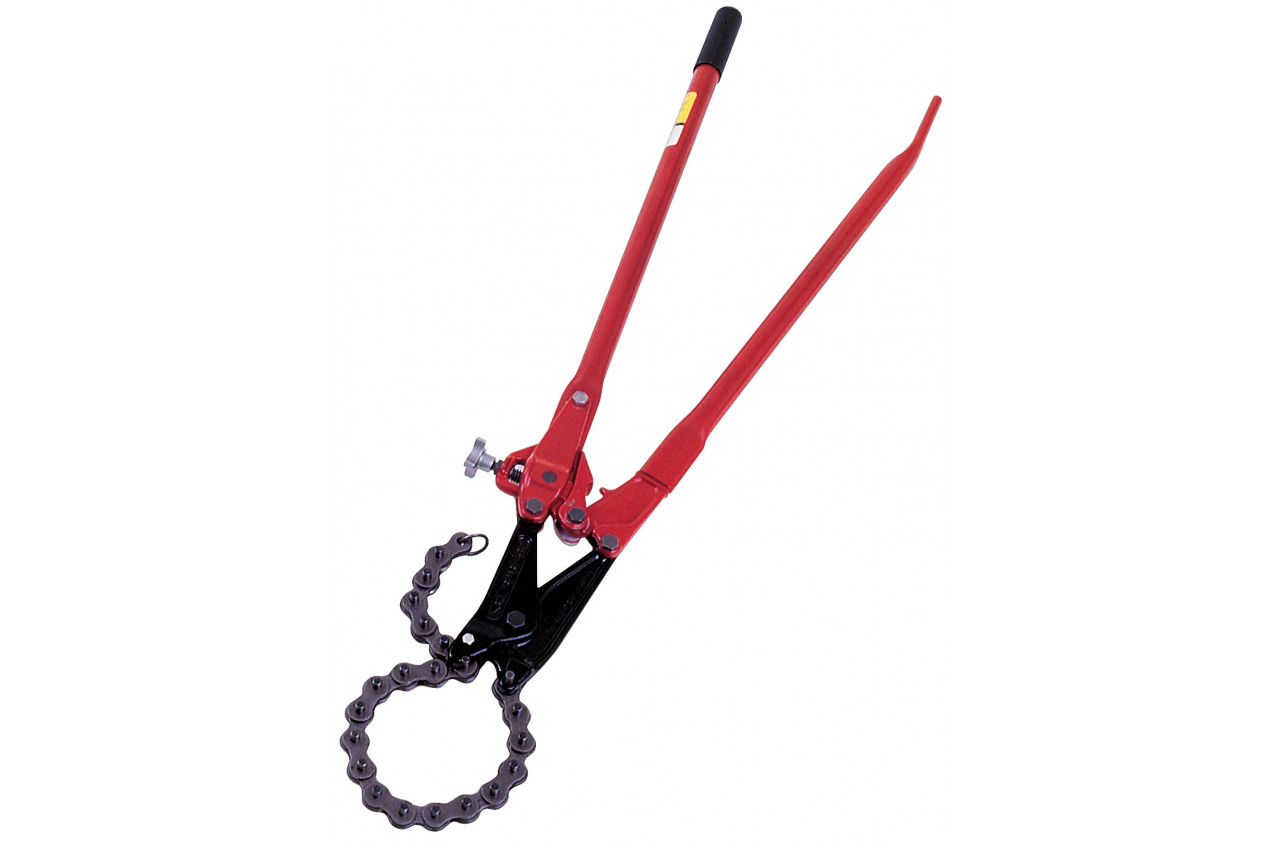

SC59-608059シングルストローク1 1/2 - 6160431,09223.810.8
SC59-808060シングルストローク1 1/2 - 8212431,09225.611.6
SC59-1008061シングルストローク1 1/2 - 10268431,09227.412.5
SC59-1208062シングルストローク1 1/2 - 12317431,09229.213.3
SC59-1508063シングルストローク1 1/2 - 15403431,09231.014.1
[1]

See Maximum Pipe Capacity Information

[2]

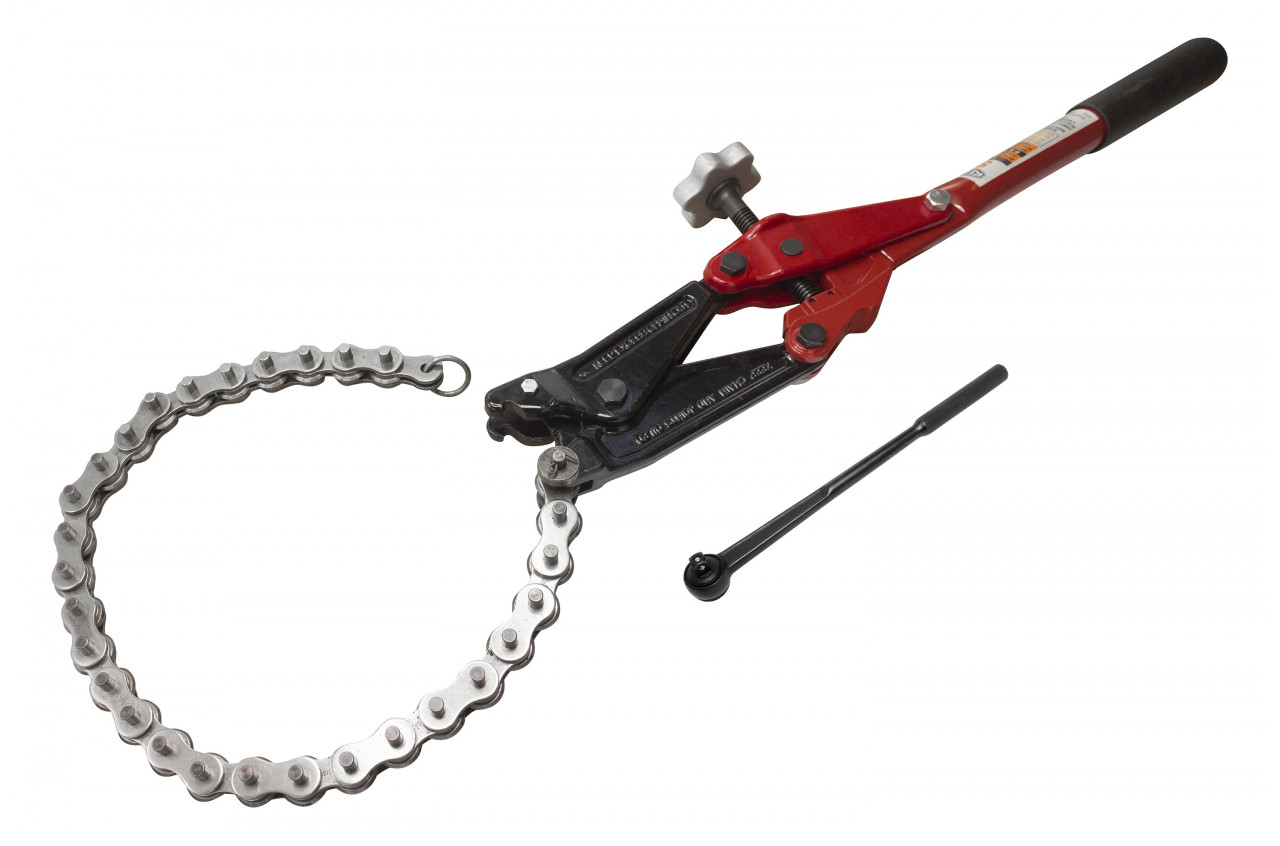

1/2” Male Ratchet Wrench (#40208) included with SC49 cutters


最大パイプ容量(適用される最大圧力により決定):

  • 超重鋳鉄管 ....................................... 2~4インチ(62~125 mm)
  • サービス重量鋳鉄管 ....................... 2~8インチ(62~212 mm)
  • コンクリートパイプ ....................... 4~6インチ(125~160 mm)
  • No-Hub®鋳鉄管 ............................... 1.5インチ~8インチ(38~212 mm)
  • 陶管 .................................................... 2~15インチ(62~403 mm)



延長用チェーンを使用して、小型のカッターの容量を増やすことが可能です。

詳細情報

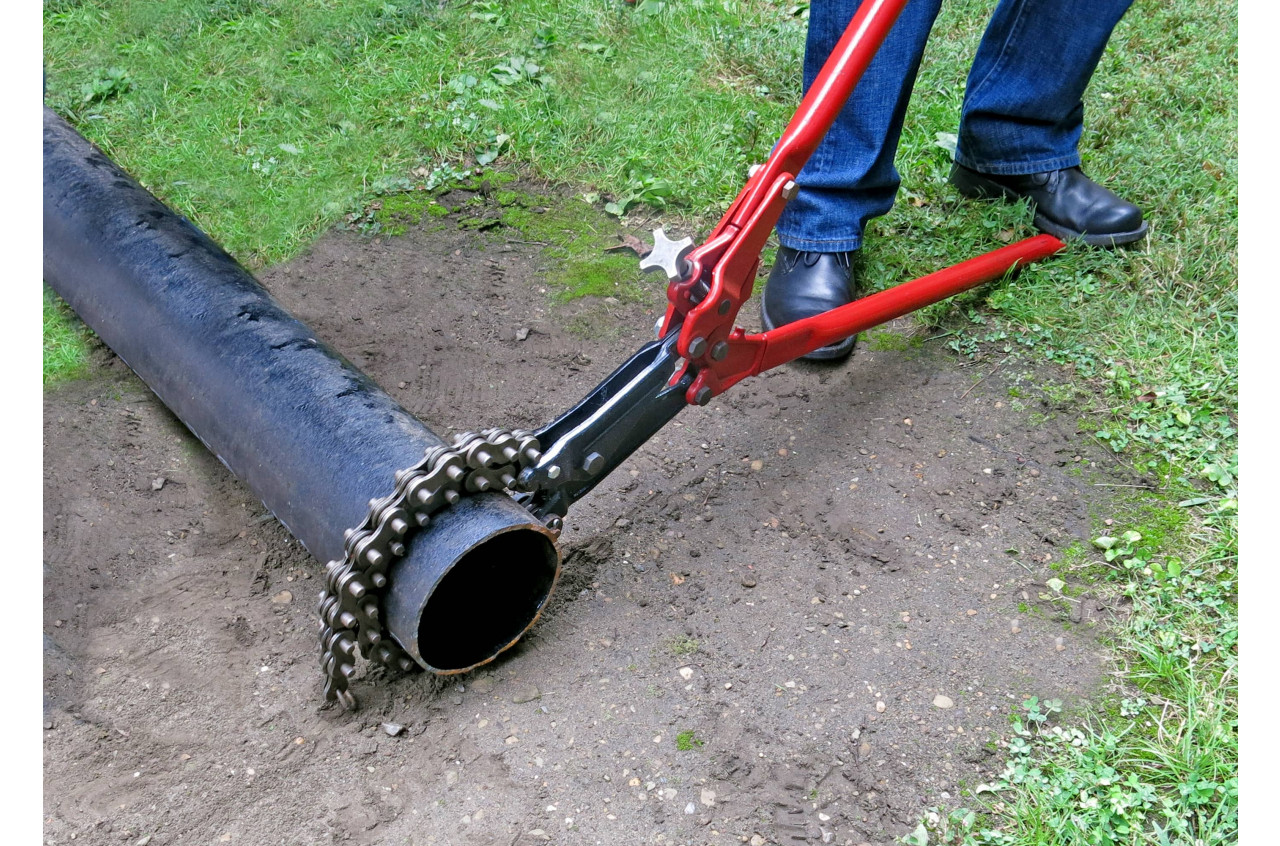

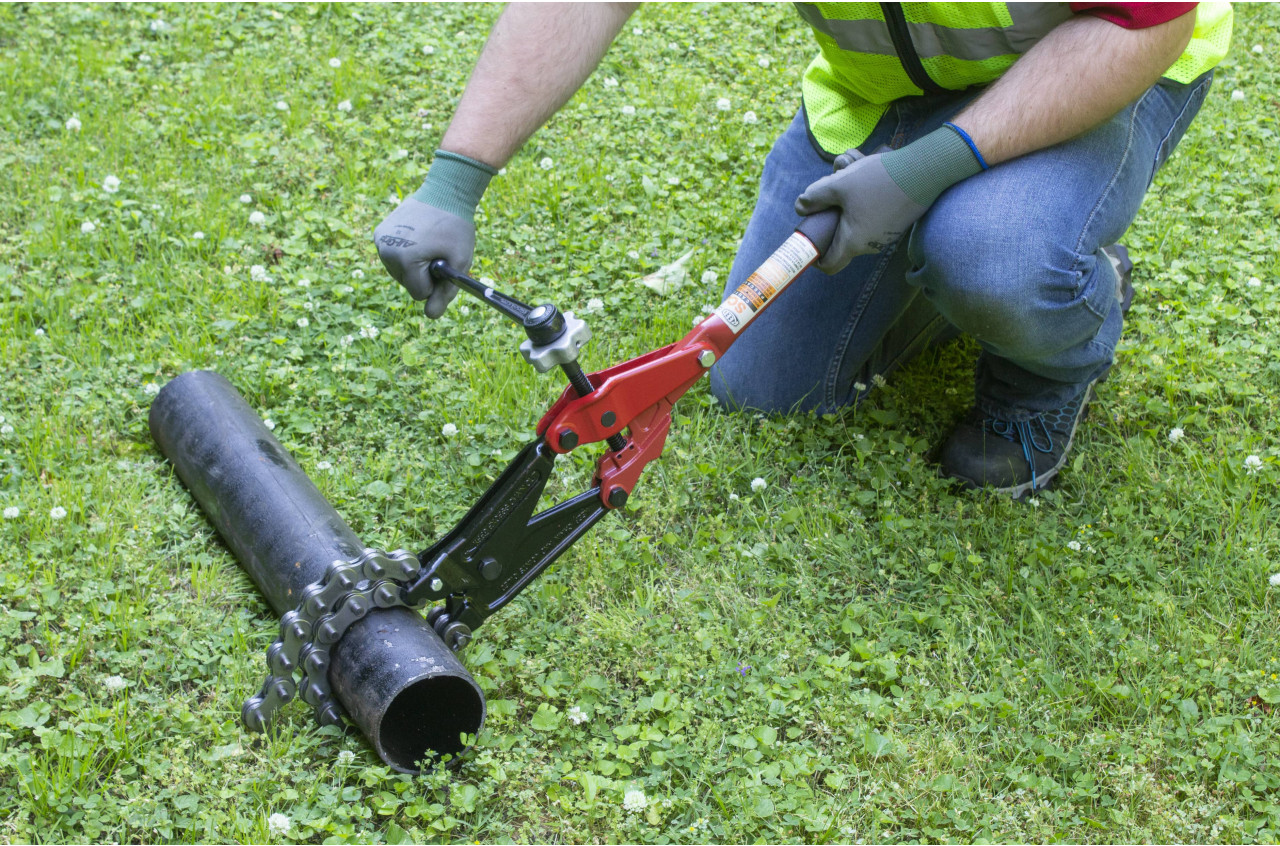

鋳鉄管、土管、陶管および直径の小さなコンクリートパイプを切断する最速の方法は、ソイル・パイプカッターを使うことです。雑排水向け用途に最適です!Reedは、オリジナルの工具と交換可能な、より強い固定クリップと耐久性を強化した調整ねじを加えて、オリジナルの設計をさらに改善しました。Reedのソイル・パイプカッターでは、シングルストロークのSC59モデル、さらにラチェット機能付きの接近作業用SC49モデルをご用意しています。多目的の1/2インチラチェットレンチは、SC49モデルに同梱されます。No-Hub®のローラーキットは、全てのモデルで標準装備されています。

ダクタイル鋳鉄管の切断には、Hinged Cutters™またはLow Clearance Rotary™カッターをご使用ください。セメント系またはセラミック系のダクタイル材を切断するには、鋳鉄およびダクタイル鋳鉄管用のブレードが付いた、ReedのUniversal Pipe Cutter (UPC)をご使用ください。

注記:ジョーセットとカッターチェーンは、Wheeler-Rex®モデルと相互に交換できます。Wheeler-Rex®490に加えて、現行および旧Reedモデル用のヘビーデューティ部品を提供するプレッシャースクリューアセンブリです。Reed SC49モデルとWheeler-Rex® 490シリーズについては、#98046、Reed SC59モデルについては、#98047をご注文ください。

Video Training

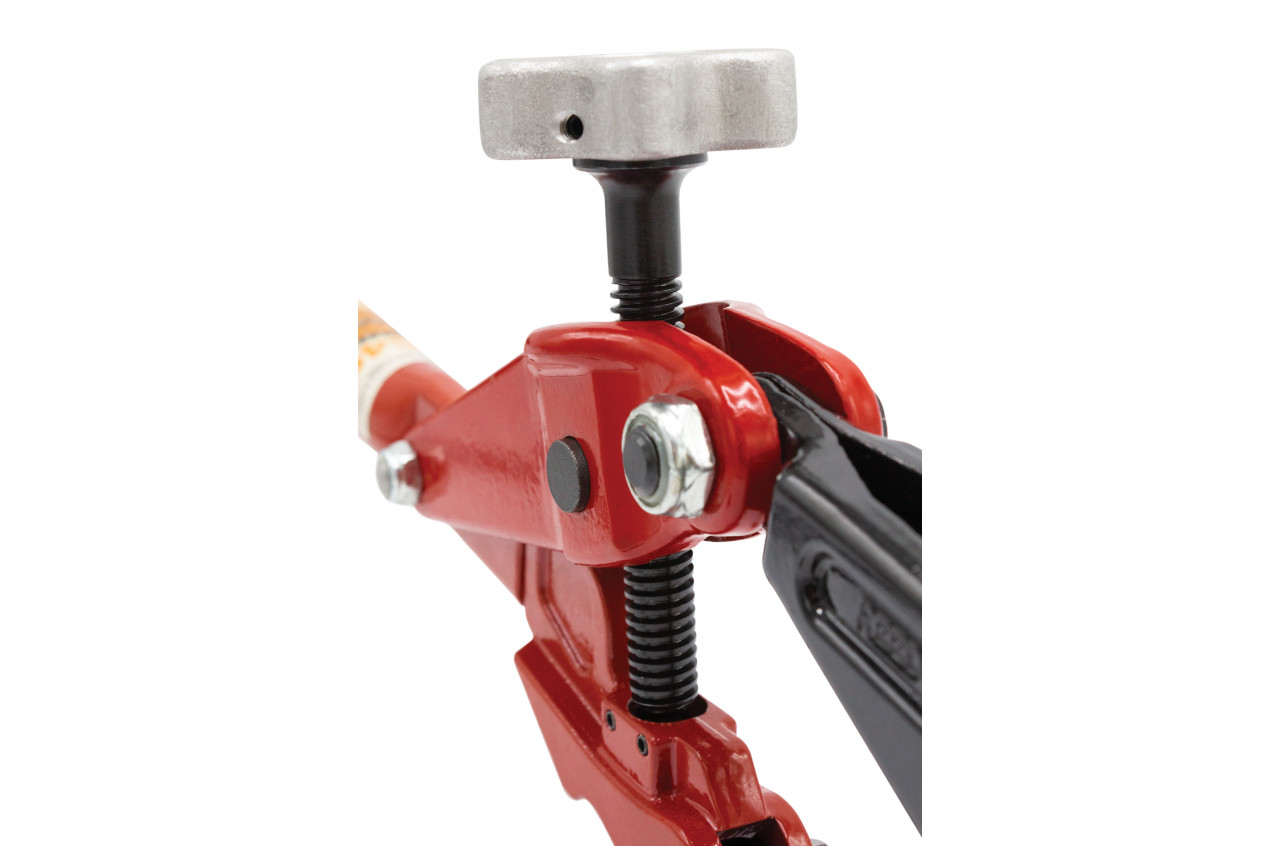

SC49 Captured Screw smallReedにより初めて導入されたこのネジは、SC49の近接用ソイル・パイプカッターを、使いやすく、さらに低コストにします。ネジを現場で加工する必要がないため、ネジやカッターの損傷が削減されます。

オプション

There are currently no Accessories

文書

Get Adobe Reader
パーツ
マニュアル

動画

全ての Reedトレーニングビデオは 次の リソース メニューの下にあります。

Soil Pipe Cutters
