Coupe-tuyaux Universel

Caractéristiques

  • Couper des tuyaux de grand diamètre en fonte ductile, fonte, grès, béton, acier, PVC ou PE.
  • L'unité de base peut être adaptée à un éventail d'utilisations, et ce, en fonction de la lame sélectionnée.

localement ou en ligne

Online Video Training Truck Freight Required
Nº CatalogueCode ItemDiamètre du tuyau Application poids brut [1]
po nominal D.E. réel en mm lb kg
UPC636A 075106 - 36 150 - 1000 Fonte rég/ductile, grès, béton, PVC-C, PE, PVC Sér. 40, PVC C900 et C905, Acier Sér. 40 131 59.5
UPC648A 075116 - 48 150 - 1300 Fonte rég/ductile, grès, béton, PVC-C, PE, PVC Sér. 40, PVC C900 et C905, Acier Sér. 40 138 62.7
UPC616A 075126 - 16 150 - 450 Fonte rég/ductile, grès, béton, PVC-C, PE, PVC Sér. 40, PVC C900 et C905, Acier Sér. 40 89 40.5
UPC616AP [2]075136 - 16 150 - 450 PVC Sch. 40, C900/C905, CPVC 75 34.1
UPC836APE [3]075178 - 36 200 - 1000 PE, HDPE 101 45.9
UPC848APE [3]075188 - 48 200 - 1300 PE, HDPE 106 48.2
[1]

L ‘ensemble de coupe lourd pèse seulement 18lb/13kg. Poids inclut le boîtier en acier et tous les items.

[2]

NOUVEAU!

[3]

Exclusif



Les lames doivent être commandées séparément.

UPC836APE, UPC848APE viennent avec deux lames.

Why Reed

Le UPC de Reed est léger; coupe rapidement; nécessite un espace libre de seulement 12" (300 mm) autour du tuyau; il donne une coupe d'équerre pratiquement à chaque fois, et peut être utilisé sous l'eau. Il est de loin le plus sécuritaire, plus facile et le plus rapide coupe-tuyau à mettre en place, le plus facile à opérer et à entretenir ayant comme résultat un faible coût d'exploitation.

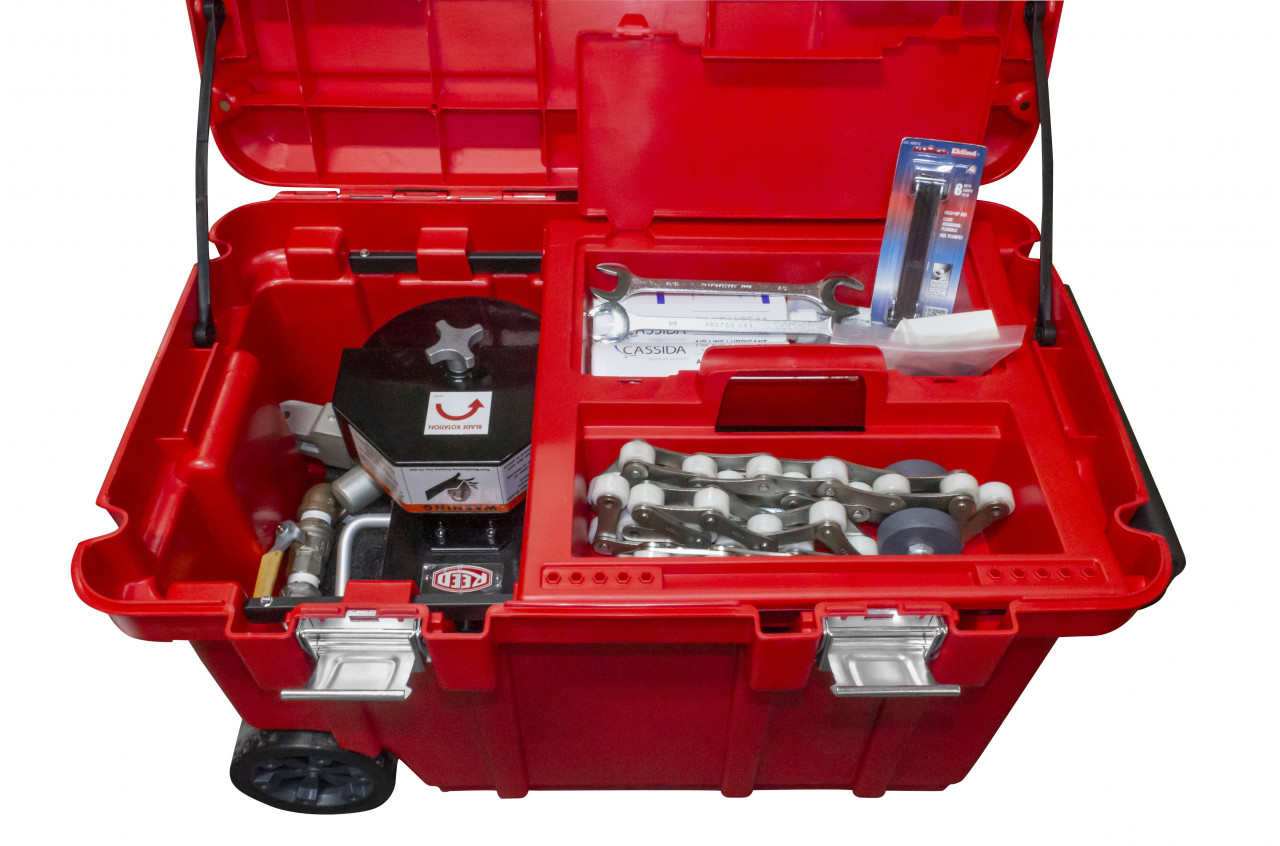

Légers et faciles à utiliser, les coupe-tuyaux universels (UPC) sont conçus pour couper les tuyaux de fonte ductile, de fonte, de grès, béton, acier, PVC ou PE de diamètre nominal de 6 "à 48 " (150-1300 mm DE réelle) NOTE : lors de la coupe de tuyaux en acier avec les lames en acier, des étincelles se produisent et à cause de ces étincelles, on ne peut pas utiliser le coupe-tube universel (UPC) pour des coupes à froid. Les coupe-tubes universels Reed sont des outils pneumatiques, l’outil UPC616A qui coûte le moins est muni du même moteur que les autres outils, mais ne requiert pas de membrures de raccordement. Le UPC616 est livré dans une boîte à outils en acier avec un contenant d’acier moulé, pour l’eau, d’une capacité de 3 gallons (11.35 litres) les UPC636A et CUP UPC648A sont livrés dans une boîte à outils en acier contenant un réservoir d’eau en inox d’une capacité de 6 gallons (26.50 litres) et un chariot.

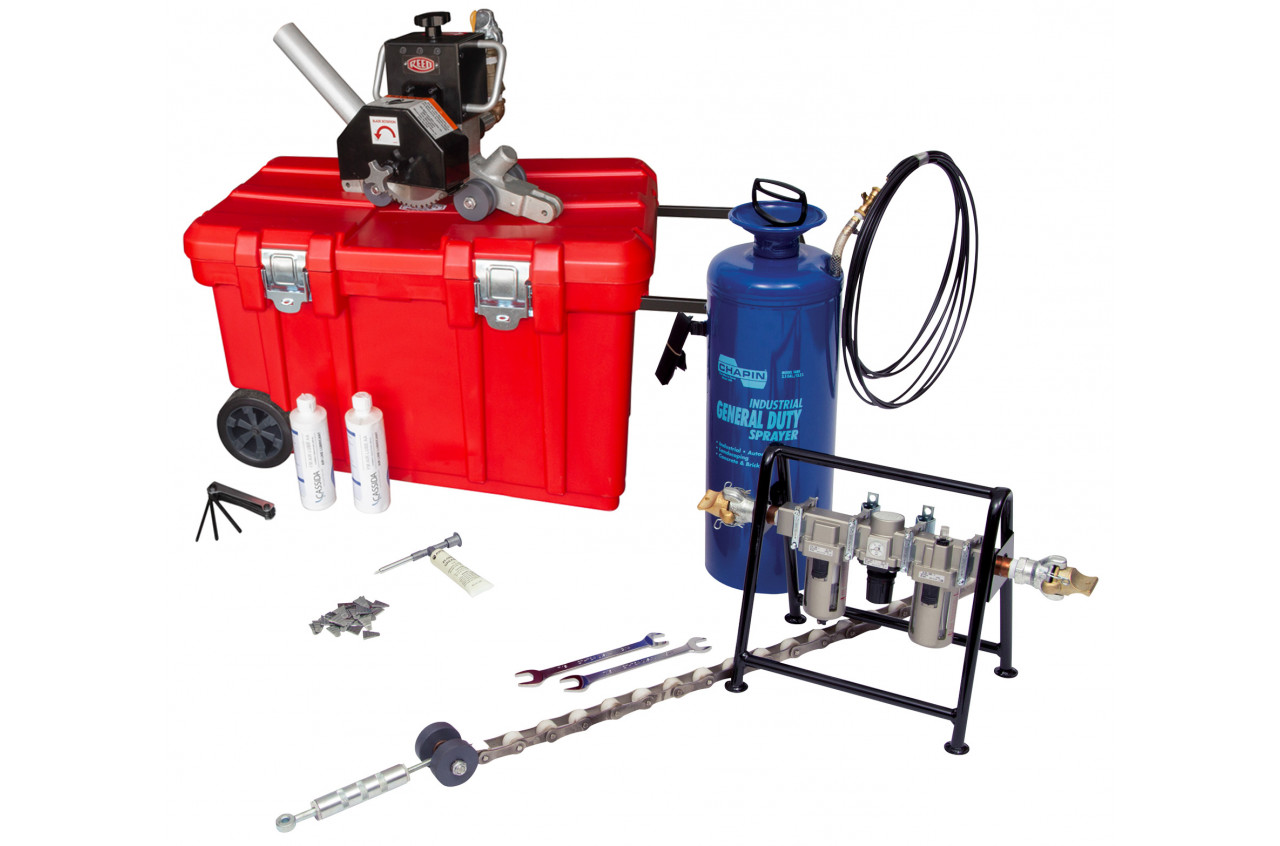

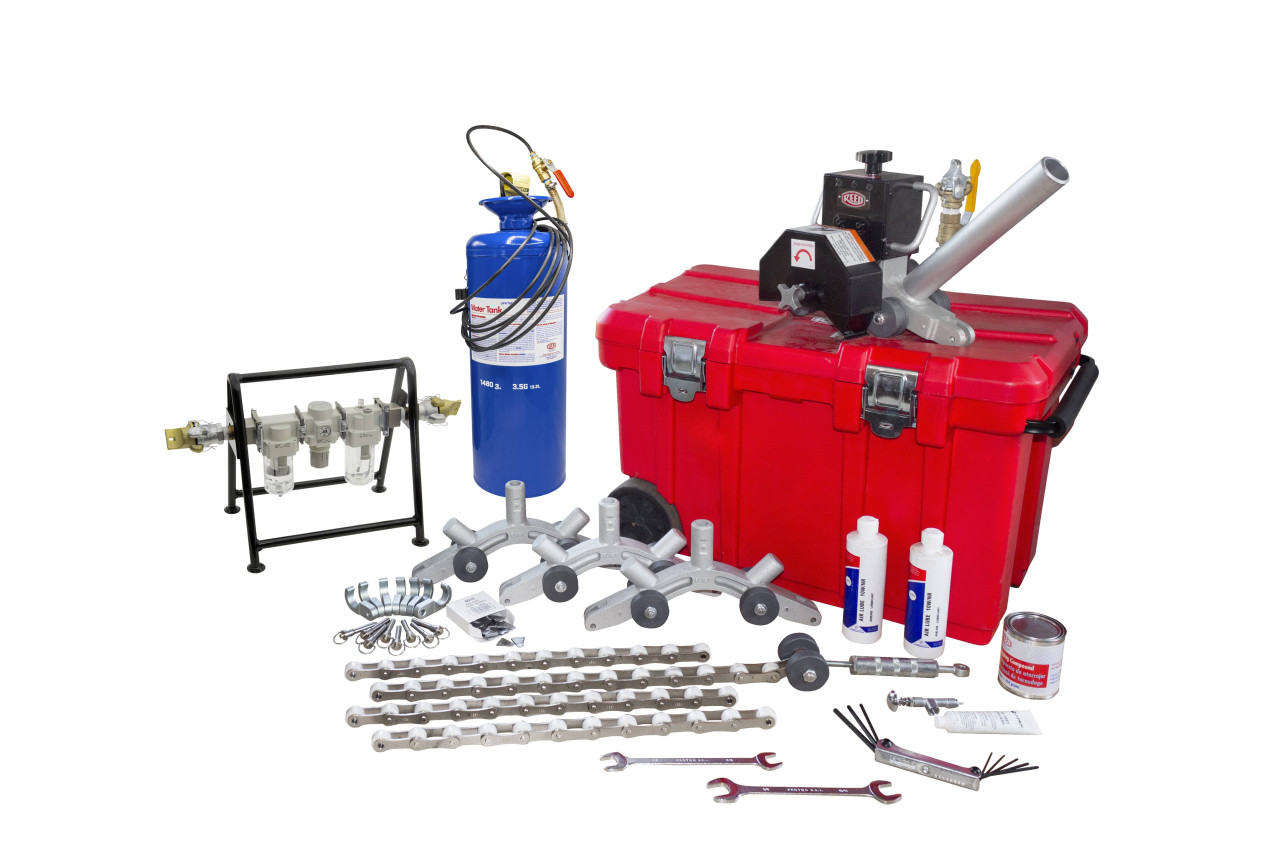

Équipement Standard

Équipement Standard UPC616A UPC636A UPC648A UPC836APE UPC848APE
Coupeur motorisé avec moteur de 1,7 H.P.
Chaîne/tendeur ✓ coupe jusqu’à
16 po
Connexion de cadres et chaîne à couper jusqu’à N/A 36 po 48 po 35 po 48 po
Filtre/régulateur/lubrificateur avec support
Réservoir d’eau 3 gallon 6 gallon avec panier 6 gallon avec panier
Housse de transport
Huile de moteur à air
Pistolet graisseur
Jeu de clés hexagonales
Clés à extrémité ouverte
Cales
Lame UPCSTEEL6 de 6 po
Lame UPCPE8 de 8 po



EXIGENCES DE MOTEUR DU CTU

Régime maximum 3675
Consommation d’air 50 pi cu./min. (1.4 m Cu/min.)
Pression 90 P.S.I. Maximum (6 BAR)
Arrêt clapet à bille de 3/4 po
Raccords pour l’alimentation en air coupleur Dixon « Air King » de 3/4 po



Le reconditionnement ou la mise à neuf du moteur de l’ UPC ( coupe-tuyau universel) est disponible. Le coût de réparation pour le moteur hydraulique se fait au cas par cas. Pour le moteur pneumatique, nous avons un montant forfaitaire. Le reconditionnement ou mise à neuf de l’unité complète UPC est également disponible. Suite à notre vérification, nous vous soumettrons une estimation pour le remplacement des pièces défectueuses et le coût pour la main d’œuvre. Contactez Reed pour toute autre question à ce sujet.

L’ensemble des vidéos d’instructions de Reed est disponible sous l’onglet Ressources.

Coupe-tube universel

Coupe-tube universel sur PR

Coupe-tube universel sur acier
