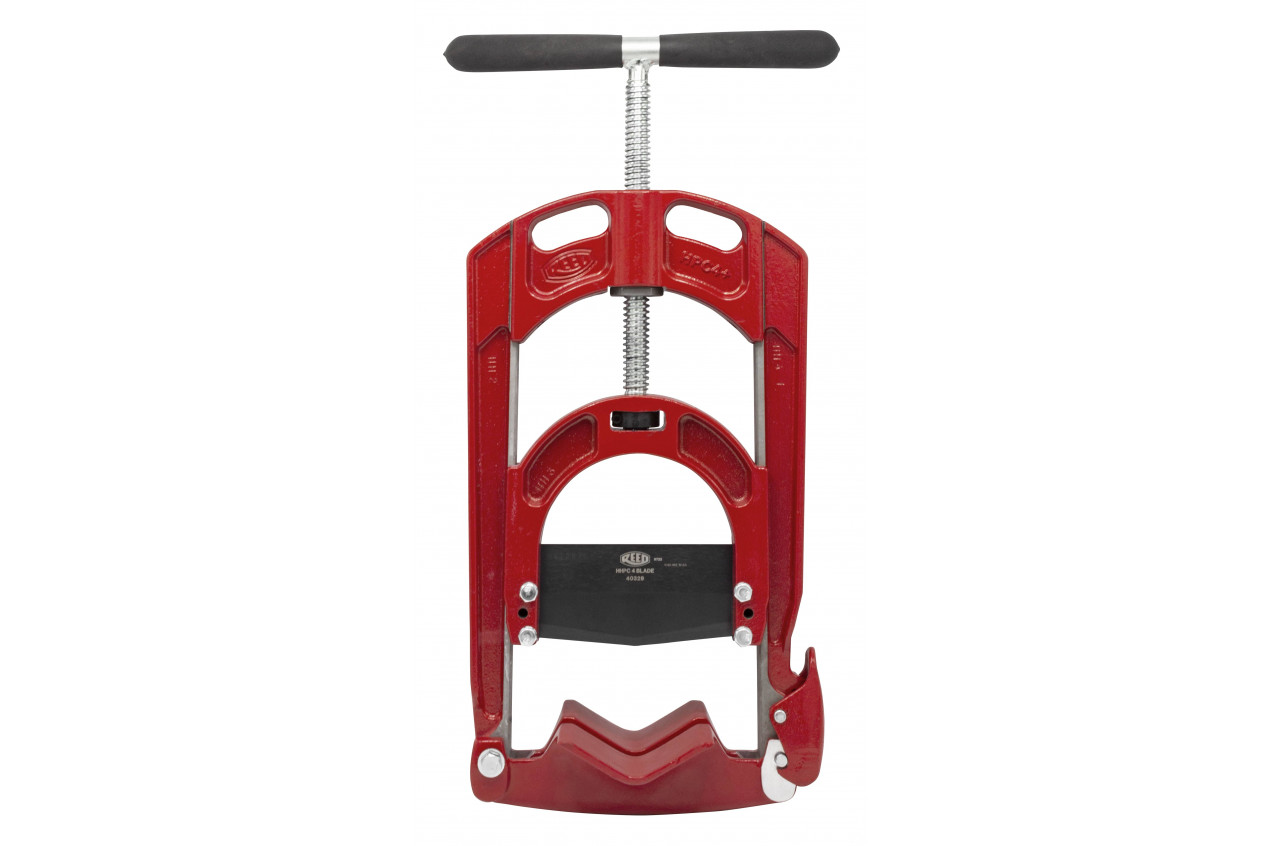

Cortatubos de guillotina

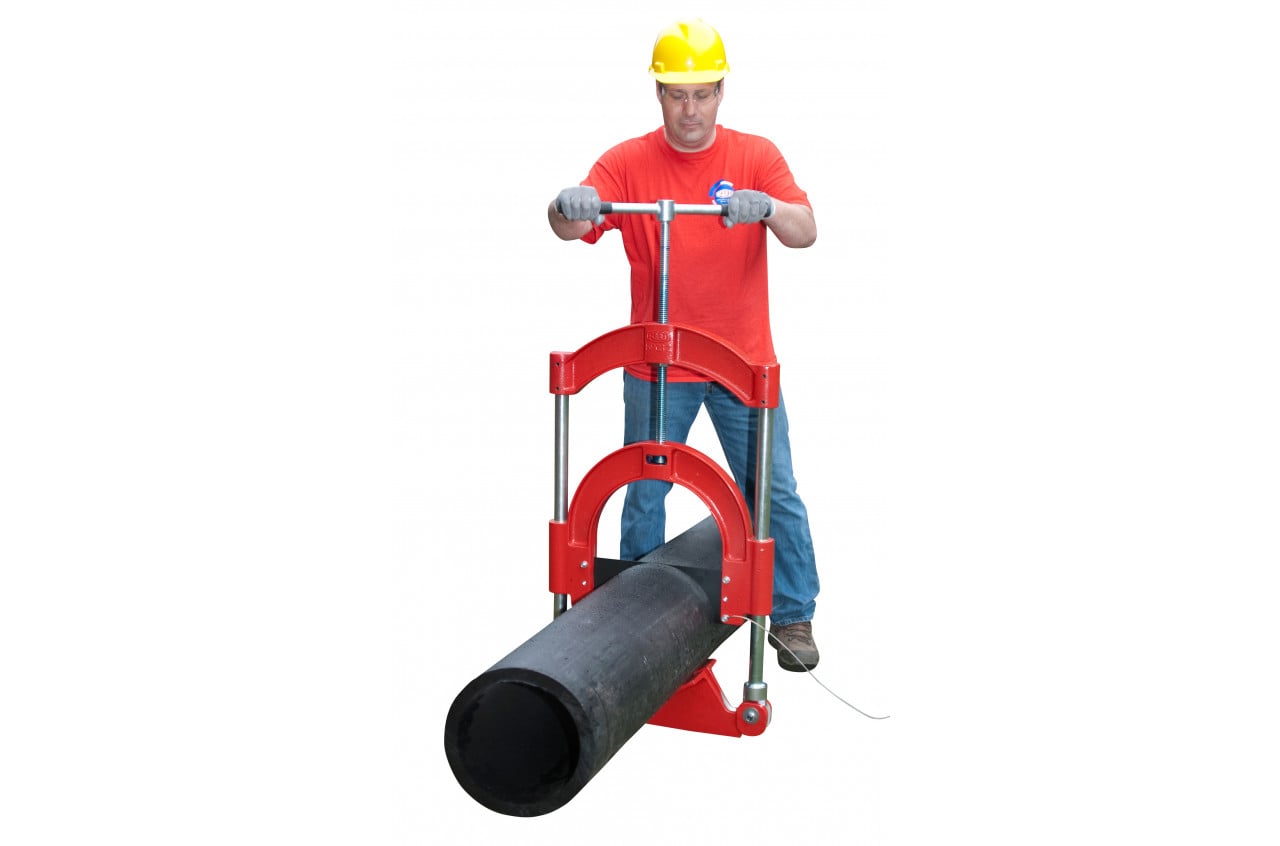

HPC8 in use
Cortatubos de guillotina

Características

  • El corte más en escuadra disponible, dentro de 1⁄8” (3 mm) en tubos de media y alta densidad, debido a los sólidos bastidores y diseño especial de hojas.
  • Ahorra costos de guarnición: no se necesita ninguna guarnición para electrofusión, mucho menos para fusión a tope.
  • HPC12 corta tubos de PE de hasta 12” (350 mm).
  • Requiere un espacio mínimo, apenas 4 – 5” (102 - 127 mm) alrededor del tubo.
  • ¡Limpio y seguro! No se generan virutas que obturen válvulas y aberturas.
  • Muchos cortes de alta calidad, con hoja de acero para herramientas con revestimiento antiadherente y durable (se puede volver a afilar y cambiar).

Especificaciones

Nº de cat.Código de elementoCapacidadAplicaciónLong,Peso
pulg.-nom.D.E. real mmpulg. mmlbkg
HPC4046042 - 463 - 125PE1948215.67.1
HPC8046083 - 890 - 225PE3075035.015.9
HPC12[1]046124 - 12114 - 350PE511295100.045.5
[1]

Se requiere flete terrestre.

NOTA:  Los HPC solamente cortan tubos de PE.  No cortan tubos de PVC ni de PP (polipropileno) como Aquatherm®.

Descripción

Los robustos cortatubos de guillotina está diseñados para cortar tubos de PE de SDR15,5 a SDR9 dentro de 1/8” (3 mm) de escuadra en tubos de mediana y alta densidad. HPC12 se ha diseñado para tubos de PE DIPS e IPS de SDR17 a SDR9.3. Los casquillos de latón del conjunto de avance de cruceta de HPC12 proporcionan un avance parejo y una alineación más consistente de la hoja. Los cortes precisos del cortatubos de guillotina Reed hacen que no sea necesario el refrentado para electrofusión y únicamente un mínimo refrentado para fusión a tope. La hoja duradera, con revestimiento antiadherente, realiza los cortes en escuadra, sin virutas que obstruyan las válvulas y las aberturas pequeñas. La ligera conicidad de la hoja permite iniciar fácilmente el corte y mantiene la forma para lograr un buen corte recto. Las hojas se afilan o cambian fácilmente.



NOTAS:

  • La temperatura incide en la densidad del tubo. Las bajas temperaturas (por debajo del punto de congelamiento) pueden acortar significativamente la duración de la hoja.
  • Manipule con cuidado el filo de la cuchilla
  • Por seguridad del operario y de la cuchilla, siempre transporte la guillotina con la cuchilla apoyada en su base. Use la guarda de la cuchilla por seguridad.
  • Reed recomienda firmemente el uso del accesorio de polo a tierra PEGR7 (#04621) con los cortatubos de guillotina. Use un accesorio de polo a tierra como precaución contra la acumulación de energía estática. Disipe la carga y minimice la posibilidad de ignición.
  • HPCs cortó única tubería de polietileno. No van a cortar PVC o PP (polipropileno).
Best Ever Exclusive Features Video Training

Debido al diseño de la cruceta y la hoja, todos los cortatubos HPC producen un corte mucho más recto con mínimo desgaste de la hoja. Son más seguros que las sierras abrasivas, ya que no queda ningún residuo de virutas de PE en el tubo que después pudiera obstruir las válvulas.

Documentos

Get Adobe Reader
37 Guillotine Cutters_thumbnail.png 62 HPC12 _thumbnail.png 50057 Guillotine ENG FR SP 6_09_thumbnail.png
Diagramas de piezas

Videos

La colección completa de videos de capacitación de Reed se encuentra en la sección Recursos del menú.

Cortatubos de guillotina

Cuidado de la hoja de cortatubos de guillotina
