Herramienta de prensado corta flujo Bear Hug™ para tubos de polietileno

04328 PES8BT
Herramienta de prensado corta flujo Bear Hug™ para tubos de polietileno

Características

  • La herramienta modular de corte de flujo para tubos de polietileno permite elegir la operación de la bomba.
  • Su diseño es de barra doble hace que el corte de flujo sea confiable.
  • Una enorme fuerza de corte de flujo de 83,400 lb. (371,000 N).
  • El diseño de REED, consciente del peso, es casi 100 libras (45 kg) más ligero que el modelo de la competencia.
  • Cada herramienta base contiene dos juegos de topes de tubo con código de color, que dependen del modelo.

Especificaciones

Nº de cat.Código de elementoCapacidadDescripciónTubo/Topes SDR Peso
pulg.-nom.D.E. reallbkg
PES8BT043283 - 8-Herramienta base para la herramienta corta flujo Bear Hug™ para tubos de polietileno98390 & 98391
par de cada tipo
175.079.5
PESMPA04329  Bomba manual de 2 etapas para ser usada con REED PES8BT-35.015.9
PESAPA04330- Bomba hidráulica de accionamiento neumético para ser usada con REED PES8BT 30.013.6
PES8BTM04715-90- 225La herramienta base para el sistema de herramienta de corte de flujo Bear Hug™ para PE.98392 & 98393
par de cada tipo
175.079.5

Descripción

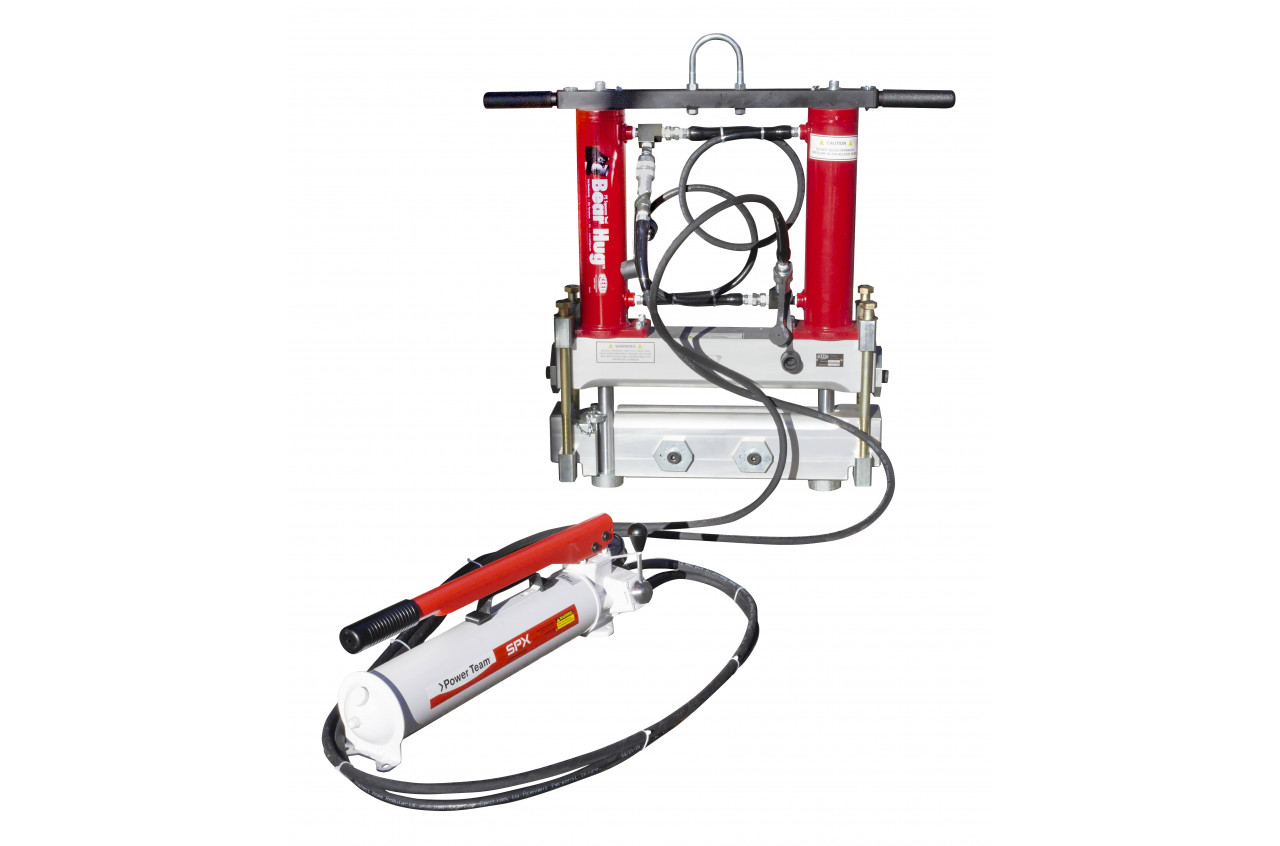

Bear Hug™ de REED es un sistema modular de Herramienta de prensado corta flujo para tubos de polietileno a base de cilindros hidráulicos, que le dan la mayor fuerza de corte de flujo de la industria: 83,400 libras de fuerza. La presión nominal de las bombas y de la herramienta base es de 10,000 psi. Dependiendo de las necesidades del trabajo, elija una bomba hidráulica de accionamiento neumático PESAPA (#04330) o una bomba manual PESMPA (#04329) para trabajar con la herramienta base PES8BT o PES8BTM. Debido al tamaño de la herramienta, REED recomienda que haya dos personas para su operación. El REED Bear Hug posee una configuración de barra doble para tener la máxima confianza en su corte de flujo. Además de cortar el flujo con mayor seguridad, un doble punto de corte de flujo es más seguro porque disminuye cualquier probabilidad de dañar el tubo. La barra de oscilación inferior que abrocha, simplifica el cerramiento del tubo. Con un peso de 175 libras, la PES8BT o PES8BTM es compacta y ligera (para la industria); puede ser levantada y colocada en posición por medio de su gran perno en U. El sistema de doble acción está diseñado para cortar el flujo y soltar con bomba hidráulica. Ya no depende de resortes internos para la retracción, ya que esos sistemas de resortes son más propensos al desgaste con el tiempo.



Los topes con código de color aumentan la visibilidad de su tamaño y así ayudan al operador a confirmar rápidamente que los topes están bien colocados. Esto reduce los errores del usuario. Las flechas de centrado del tubo ayudan en la alineación. La herramienta base PES8BT incluye topes para tubo de polietileno de 3 a 8 pulgadas en los diámetros DR comunes para diámetros de tubos de Norteamérica. Además, el diámetro SDR 9 es nuevo para REED en la PES8BT. El modelo PES8BTM incluye dos juegos de topes para tubo métrico. Todas las herramientas corta flujo para tubos de polietileno utilizan topes positivos para evitar daños por exceso de corte de flujo. Para los tubos de diámetro estándar hay ajustes para varios diámetros / SDR en un par de topes, lo que permite una protección rápida y cómoda contra el exceso de corte de flujo.



Las asas removibles reducen el ancho de la herramienta cuando es necesario. Las tenazas van sujetas a la herramienta, lo que elimina la posibilidad de perderlas. Las mangueras de 12 pies de la bomba permiten ponerla a nivel de piso, por encima de la herramienta corta flujo. Por seguridad, hay dos puntos opcionales de instalación para la varilla de aterrizaje.


NOTAS:

  • Las herramientas de corte de flujo de REED cumplen las siguientes normas para todos los tubos de diámetro nominal de los EE. UU.:  ASTM F1041, ASTM F1563. Para todos los diámetros métricos de tubo, se apegan a las normas ISO 4437.
  • Al trabajar con herramientas de corte de flujo de polietileno, REED recomienda enfáticamente que se use el dispositivo de aterrizaje estático PEGR7 (#04621). El uso de un dispositivo de aterrizaje es una precaución contra la acumulación de electricidad estática. Disipa la carga y minimiza la posibilidad de ignición.



ADVERTENCIA:

  • Las temperaturas bajas pueden afectar la integridad del tubo durante el corte de flujo. A temperaturas inferiores a 40° F (4˚ C), se deben disminuir las velocidades de corte de flujo y de liberación.
  • Las temperaturas bajas por debajo de 40° F (4° C) pueden afectar el corte de flujo y dar como resultado que el control de flujo sea inferior a lo deseado. Permita un tiempo adecuado para que el tubo se relaje durante el corte del flujo (5 a 15 min) y en caso necesario efectúe un doble corte de flujo.

El diseño de la Herramienta de prensado corta flujo Bear Hug™ de REED para tubos de polietileno es más ligero y genera más fuerza que otros modelos comparables. Es modular y tiene diferentes opciones de bombas, lo que aumenta su portabilidad y su facilidad de uso.  Adicionalmente, la herramienta Bear Hug™ posee puntos de corte de flujo de barra doble; óptimo para lograr el mejor control de flujo.

Documentos

Get Adobe Reader

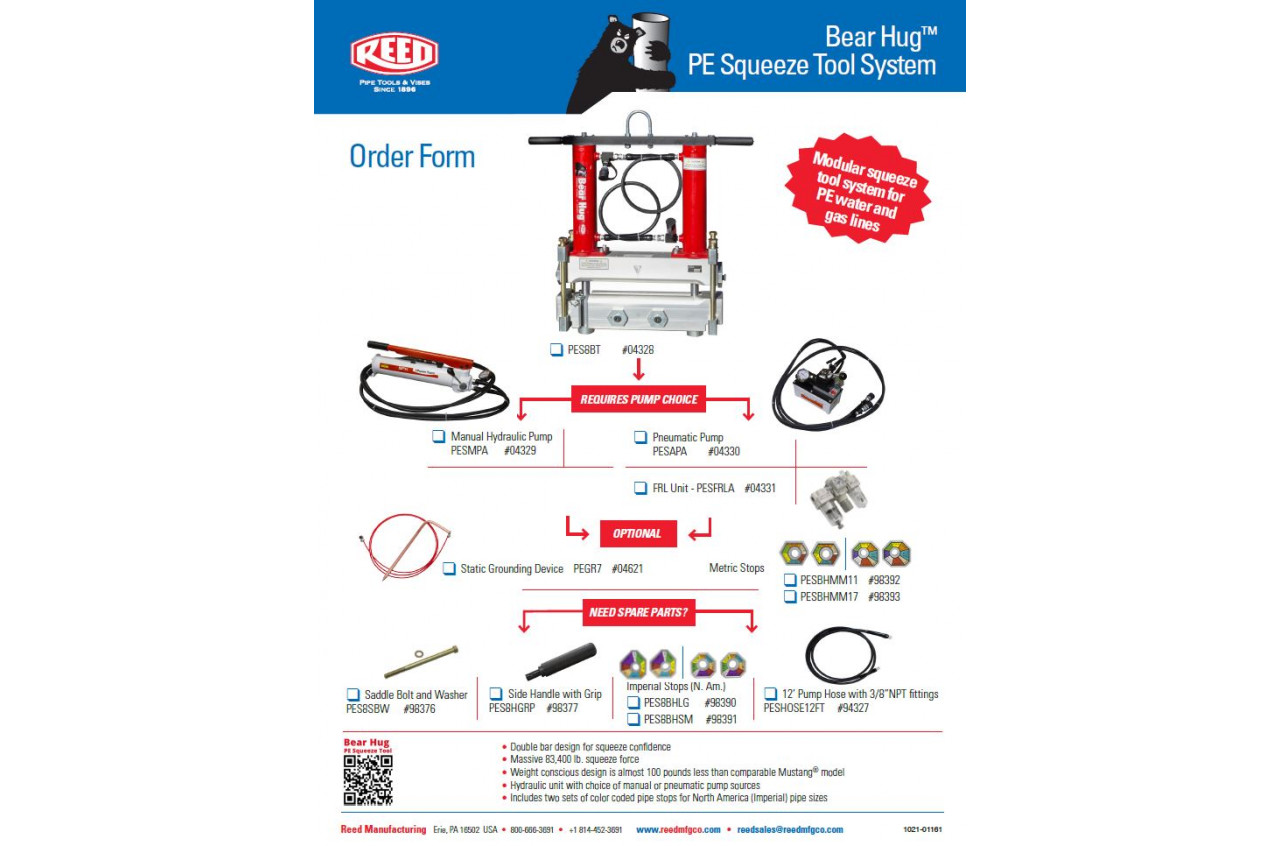

141-Bear-Hug-PES8BT-PES8BTM-TMB.png 142-Bear-Hug-Pumps-PESMPA-PESAPA-TMB.png 54343-PES8BT-Bear-Hug-TMB.png SDS-AW-Hydraulic-Oil-ISO-46-US-TMB.png Bear-Hug-Spec-Sheet-12-20.png 54339-PESMPA-Bear-Hug-TMB.png 54340-PESAPA-Bear-Hug-TMB.png 54341-PESFRLA-Bear-Hug-TMB.png
