聚乙烯管挤压工具

PES8H

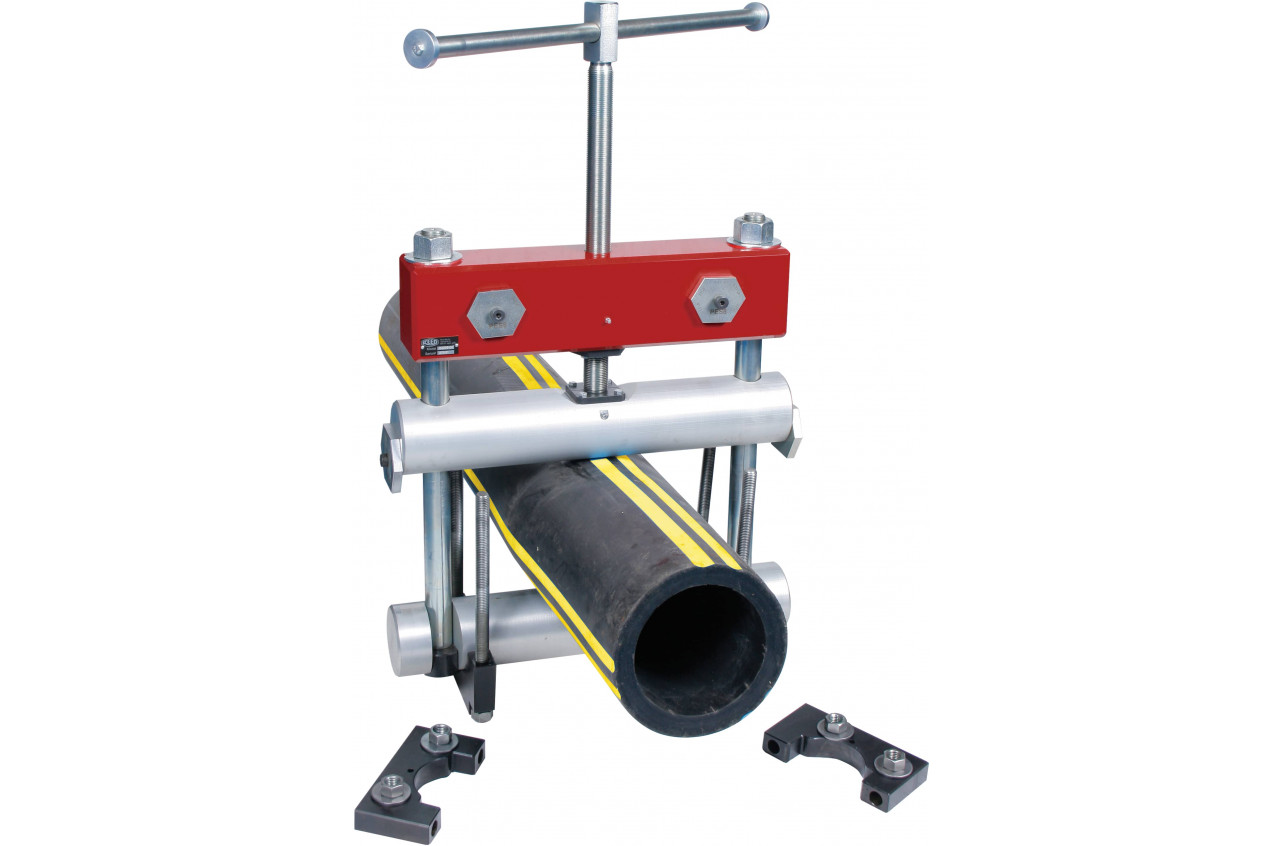

聚乙烯管挤压工具

特性

  • PES2及大型挤扁器采用坚固的铝质压杠,因此重量轻,好操作。
  • 限位挡块可防止因过度夹压而受损。
  • 因为设有摆动杆和没有松动部件,所以便于管线使用。
  • PES2、PES4、PES6 和 PES8 还可通过合适的挡块运用于公制管道。
  • 力得针对其所有聚乙烯 (PE) 挤压工具提供各种各样的挡块。

规格

品名订货号容量管/SDR 止动器长度重量
公称尺寸实际外径止动器数止动器[1]英寸毫米千克
PES1IPS/CTS042901/2 - 1.63" - 1.32"494279112806.42.9
PES2IPS043021/2 - 2.84" - 2.38"6980791230511.65.3
PES2CTS043041/2 - 2.63" - 2.13"6980781230511.65.3
PES4043062 - 42.38" - 4.50"7980942050838.617.5
PES8M[2]043083 - 889 - 219 mm1298319 & 98320
pair of each
28711130.059.1
PES8H[2][3]043093 - 889 - 219 mm1298319 & 98320
pair of each
28711233.0105.9
PES6M[2]043133 - 689 - 168 mm1098356 & 98320
pair of each
28711116.052.7
PES2-2IPS043221/2 - 2.84" - 2.38"6980791230511.65.3
PES2-2CTS043241/2 - 2.63" - 2.13"6980781230511.65.3
PES2METRIC[4]04703-20 - 63 mm6981241230511.65.3
PES4METRIC[4]04705-75 - 110 mm6981212050838.617.5
PES6METRIC[4][5]04706-63 - 160 mm1098355, 98360 & 98319SO
pair of each
2871181.036.8
PES8HMETRIC[3][4][5]04707-63 - 200 mm1098355, 98360 & 98319SO
pair of each
28711233.0105.9
PES8MMETRIC[4][5]04708-63 - 200 mm1098355, 98360 & 98319SO
pair of each
2871181.036.8
[1]

参见相关链接中 PE 挤压疏通工具掣子、CTS & IPS 或 Metric 掣子的规格。

[2]

须采用卡车运输.

[3]

液压功率

[4]

这些型号适合SDR17和SDR11 PE 管.

[5]

最新!

更多信息

力得提供最佳设计工具,以在 ½ 英寸到 8 英寸的聚乙烯 (PE) 管道中用作截流。 不同型号可处理各种不同的管道尺寸和应用。 滑杆手柄使在局促环境中的作业更加简便,并能提高紧固时的杠杆效率。 进给螺杆上的细牙螺纹使挤压流程可控且省力。 摩擦点处的润滑油注嘴使操作更加平滑,并能延长工具寿命。 铝制杆受到阳极氧化处理或被涂上油漆,以保护其免受元素造成的损害。 所有聚乙烯 (PE) 挤压工具都采用限位挡块,可防止因过度夹压而受损。 多种型号/一对挡块的外径和壁厚的比值 (SDR) 设置能为标准的管道尺寸提供快速、便利的过度挤压防护。



注意: *力得强烈推荐使用配备 PE 挤压工具的 PEGR7 接地配件 (#04621)。 使用接地配件作为防止静电积聚的防范措施。 消散电荷,并在最大程度上降低点燃发生的可能性

Metric Sizes Video Training

力得自动为一个工具提供多种管道/SDR 挡块。 另外,所有部件都储存在工具中,使其成为自含型的一体化工具。

文件

Get Adobe Reader
79-PES1-Shut-off-thumbnail.png.png 03-PE-Squeeze-Tool-thumbnail.png 129-thumbnail.png 102 PES8M new style_thumbnail.png 101 PES8H new style_thumbnail.png 112 PES6M PE Squeeze Tool_thumbnail.png PES-HYD-FL-AW46-msds-Thumbnail.png 54290-PES1-Thumbnail.png 50493-PES2-ENG-SP-FR-thumbnail.png 50492-PES4-ENG-SP-FR-thumbnail.png 58328-PES8M-Multilingual-thumbnail.png 54309-PES8H-Multilingual-thumbnail.png 54310 PES6M instr_thumbnail.png PE-Squeeze-Off-Flyer-thumbnail.png
备件图
PES1 Parts PDF   (883 KB)
PES2 Parts PDF   (314 KB)
PES4 Parts PDF   (606 KB)
PES6M/PES6METRIC Parts PDF   (950 KB)
单页宣传资料
PE Squeeze-Off Tools PDF (1.5 MB)

视频

全集的 Reed 培训视频 可参见 “资源” 菜单。

PES2 PE管挤扁器

PE管液压挤扁器
