Bear Hug™ PE 挤压工具系统

04328 PES8BT
Bear Hug™ PE 挤压工具系统

特性

  • PE 挤压工具系统采用模块化设计,可搭配不同的泵机。
  • 采用双杆设计,挤压更有把握。
  • 挤压力强大,高达 83,400 磅(371,000 牛)。
  • 力得的设计重量非常小,比市场上竞品型号要轻约 100 磅(45 公斤)。
  • 每件基础工具都包含有两套用颜色标示规格的管材止挡,具体取决于型号。

规格

品名订货号容量产品介绍管/SDR 止动器重量
公称尺寸实际外径千克
PES8BT043283 - 8-Bear Hug™ PE 挤压工具系统的基础工具98390 & 98391
每对
175.079.5
PESMPA04329  用于 REED PES8BT 的 2 级手动泵-35.015.9
PESAPA04330- 用于 REED PES8BT 的吹风液压泵 30.013.6
PES8BTM04715-90- 225用于 Metric Bear Hug™ 聚乙烯管道挤压工具系统的基础工具98392 & 98393
每对
175.079.5

更多信息

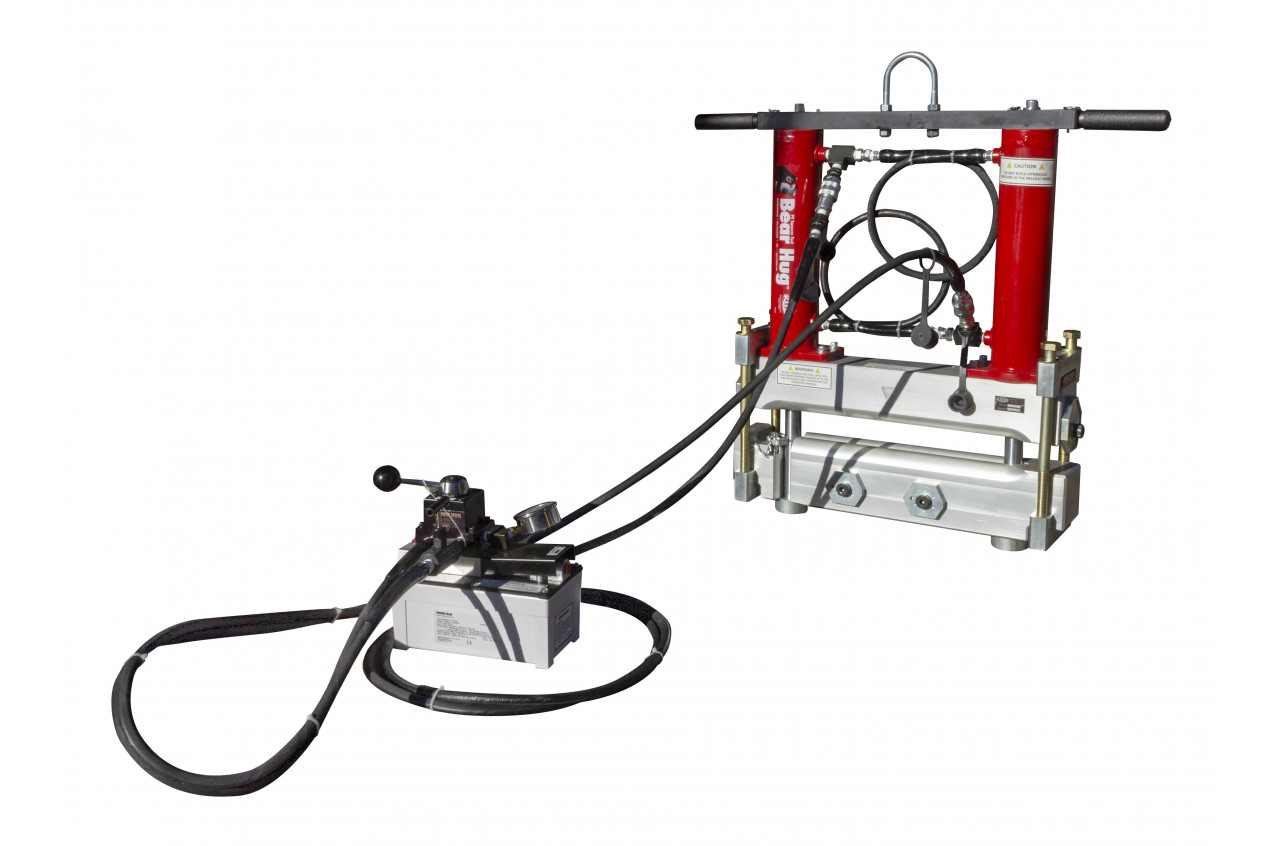

力得的 Bear Hug™ 是一款采用模块化设计,用于 PE 的挤压工具系统,采用液压缸促动,生成行业领先的 83,400 磅挤压力。所采用泵机和基础工具的额定压力均达到了 10,000 psi。根据作业需求,可选择吹风液压泵 PESAPA (#04330) 或手动泵 PESMPA (#04329) 来搭配 PES8BT 基础工具使用。由于工具尺寸的原因,力得建议由两个人来完成操作。力得的 Bear Hug 采用双杆配置,有把握适用于大多数挤压作业场景。除了更稳定的流量阻止效果外,由于降低了管材受损的几率,双点挤压也更为安全。底部的锁扣式旋杆确保能够方便地将工具套在管道上。PES8BT 尺寸紧凑,重量仅有 175 磅(行业领先),仅需利用其超大型 U 形螺栓即可提升到位。其采用的双作用系统在设计上可确保利用液压泵轻松完成挤压和释放。无需依赖内置弹簧系统即可完成回缩动作,而弹簧系统随着时间推移,非常容易发生磨损。



采用颜色编码的止挡提高了止挡指示尺寸的可视性,有助于操作员快速确认已设置正确止挡,从而降低了人为犯错的可能。采用管道对中指示箭头来协助对准。PES8BT 基础工具配备有北美管材尺寸标准中常用 DR 规格的 3 到 8 英寸 PE 管径的止挡。此外,力得现在已经在 PES8BT 中提供适用于 SDR 9 规格的新止挡。PES8BTM 型号包含有两套用于公制管道的止挡。所有的 PE 管材挤压工具均采用主动式止挡,避免因过度夹紧而造成管材受损。我们在一对止挡上提供了多种尺寸和 SDR 设置,为标准规格管材带来快捷、方便的防过度挤压保护功能。



可拆卸的携带手柄能够在需要时减少工具的宽度。所附夹紧鞍座一直留在工具上,避免发生丢失问题。采用其 12 英尺长软管,可将泵机放置在地面上,高于挤压工具。为确保安全,可选择提供两个接地杆安装点。



注:

  • 力得挤压工具适用于遵循以下标准的所有美标管材规格:  ASTM F1041 和 ASTM F1563。关于所有公制管材规格,则应遵循 ISO 4437 标准。
  • 力得强烈建议在 PE 挤压工具上使用 PEGR7 静电接地装置 (#04621)。使用接地装置,避免静电积聚。释放电荷,最大程度降低起火风险。



警告:

  • 低温会影响管道挤压的效果。在5摄氏度以下的环境中,挤压和释放速率需要减慢。
  • 低温(低于 5摄氏度)会影响挤压,导致流量控制不理想。在挤压过程中,要有足够的时间让管道松弛(5-15分钟)。如有需要,可进行两次挤压。

力得的 Bear Hug™ 液压挤压工具与竞品型号相比,重量更轻,挤压力更高。它采用模块化设计,可搭配多种泵机;便携性更佳,使用十分方便。  此外,Bear Hug™ 系统还配备双杆挤压点,其设计经过优化,可实现最佳的流量控制性能。
